Типы блок-контейнеров: подборка популярных проектов
Различные виды рассматриваемых металлических конструкций традиционно выступают в двух ролях. Они являются основным сборочным элементом для модульных быстровозводимых зданий, но могут использоваться и самостоятельно, образуя небольшое изолированное помещение. В зависимости от поставленной задачи формируются типы стандартных блок-контейнеров, комплектование и отделка которых всякий раз производится под конкретный заказ.
Общие сведения о блок-контейнерах
Хотя каждый проект конструкции блок-контейнера имеет множество индивидуальных решений, применяемых отдельными производителями, но все они также обладают и общими чертами.
- Каркас. Для его постройки используется стандартный металлопрофиль или гнутые детали, изготавливающиеся непосредственно на заводе. Для этого приобретаются современные гибочные и режущие инструменты, позволяющие делать профиль любого уровня сложности. В таком случае достигается не только увеличение прочности каркаса, но и снижается его себестоимость.
- В качестве стеновых ограждений используется профнастил, а для утеплённых всесезонных помещений – трёхслойные сэндвич-панели. Возможно изготовление блок-контейнеров без стен или с частично закрытым периметром. Такие объекты применяются при необходимости совместить несколько секций, образующих в результате общее пространство без перегородок.
- Пол и крыша блок-контейнера закрываются металлическим листом. Поверх них монтируются декоративные покрытия.
- Внутренняя отделка производится при помощи любых подходящих материалов. Это могут быть листы фанеры, ОСБ, ДВП или ДСП. В помещениях с повышенным уровнем влажности чаще всего используются пластиковые панели, вагонка или сайдинг. Они отличаются хорошими эксплуатационными качествами, долговечны, просты в обслуживании и экологически безопасны.
- Стандартное электрооборудование состоит из вводного автомата, внутренней проводки, освещения, выключателя и розеток.
- Мебель для блок-контейнера обычно проектируется индивидуально. Это связано с ограниченной полезной площадью, которую необходимо использовать наиболее рациональным образом.
По желанию заказчика каждый модуль оснащается дополнительным оборудованием: вентиляцией, отоплением, водоснабжением или канализацией.
Габариты полноразмерного блок-контейнера обычно находятся в пределах (ДШВ) 5,5-6х2,4х2,4. Однако, в зависимости от особенностей проекта и индивидуальных требований, эти размеры могут быть пересмотрены как в сторону увеличения, так и уменьшения. Поскольку изделия, как правило, перевозятся автомобильным транспортом, приведенные показатели считаются оптимальными с точки зрения удобства и безопасности.

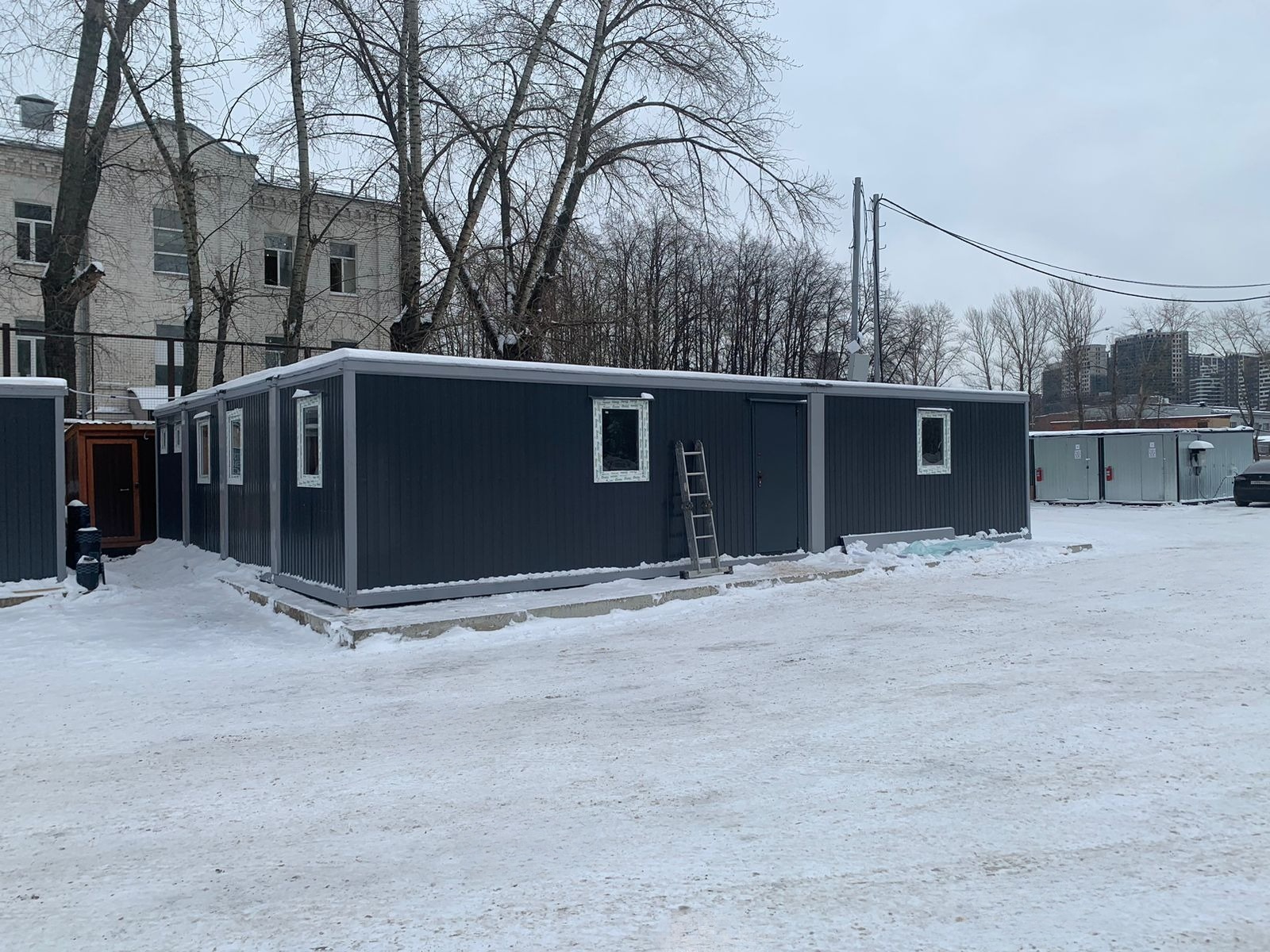

![Модульное здание из блок-контейнеров Модульное здание из блок-контейнеров](/sites/default/files/2024-07/IMG-20240118-WA0019.jpg)
Блок-контейнер с воротами
Одной из наиболее частых целей применения металлических боксов является использование их в качестве склада. В таком виде он встречается на строительных площадках, производственных объектах или в личном подсобном хозяйстве. Чаще всего эти бытовки вместо обычных дверей имеют ворота, расположенные в торцевой или фронтальной части конструкции. Преимуществом подобной конфигурации является широкая зона въезда/выезда, позволяющая беспрепятственно перемещать крупногабаритные предметы. В случае необходимости через них внутрь может проехать даже небольшой складской погрузчик.
В тех случаях, когда эксплуатация блок-контейнера предполагает всесезонную работу, стены его выполняются из трёхслойных сэндвич-панелей. Для использования только в тёплое время года или же если хранимые ценности не имеют особых требований по температурному режиму (например, сыпучие строительные материалы) в ограждении используются металлические листы.
В некоторых случаях блок-контейнеры с воротами встречаются не в виде отдельных помещений, а могут устанавливаться внутри модульных быстровозводимых зданий или, например, производственных цехов.
Ещё одна разновидность в данной категории – это технические секции, служащие для размещения различных механизмов и агрегатов. Чаще всего находят применение в обеспечении жизнедеятельности временных объектов. Внутри блок-контейнера монтируют, например, электрогенераторы или насосы. Преимуществом такого подхода является тот факт, что для транспортировки оборудование не нужно демонтировать. Оно перевозится внутри модуля и по прибытии на новое место сразу же может быть введено в эксплуатацию.

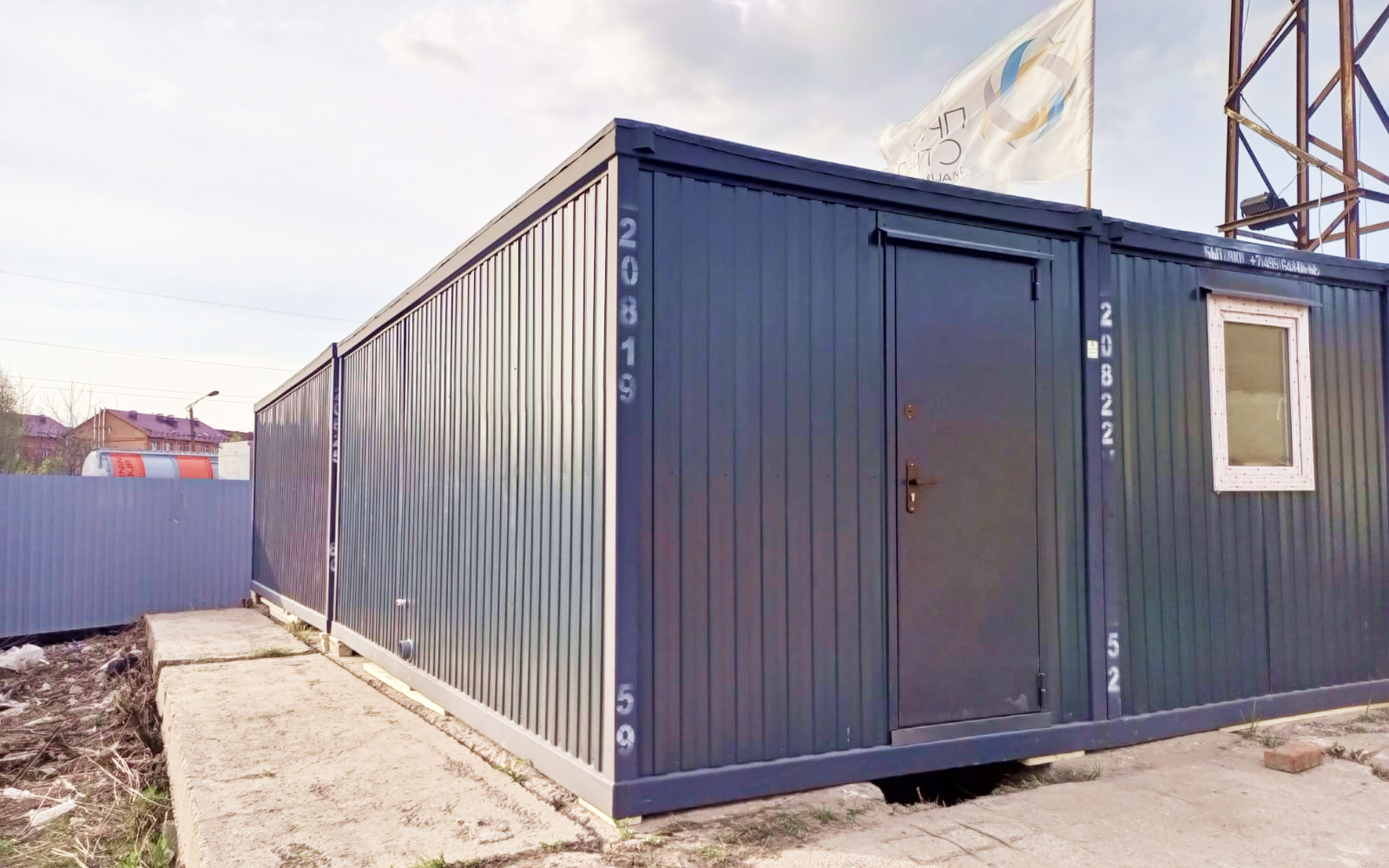

![Блок-контейнер склад Блок-контейнер склад](/sites/default/files/2024-07/%D0%98%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5%20WhatsApp%202023-07-11%20%D0%B2%2023.47-2.jpg)
Гараж из блок-контейнеров
В личном использовании блок-контейнеры с воротами часто встречаются в виде гаражей для хранения автотранспорта. Такое решение имеет множество плюсов.
- Конструкция не нуждается в постройке фундамента и может устанавливаться непосредственно на земляную основу. Обязательным требованием будет относительная ровность площадки и отсутствие на ней перепадов по высоте. Иногда на грунт укладываются железобетонные блоки, обеспечивающие сохранность нижней части каркаса и препятствующие непосредственному контакту металла с землёй. Но это не является обязательным условием.
- Блок-контейнер доставляется к месту монтажа в готовом виде. Его полная установка занимает всего несколько часов при участии 2-3 рабочих.
- Железная конструкция обладает достаточной долговечностью. При условии целостности защитного слоя из цинка и полимерной краски она может сохранять первоначальные характеристики 20 лет и более. Для предохранения от коррозии все металлические детали регулярно подвергают ревизии на предмет обнаружения повреждений. Места, на которых имеются дефекты, зачищаются, обрабатываются специальными составами и красятся.
В случае необходимости, гараж из блок-контейнеров демонтируется и перевозится на новую площадку или к месту хранения. При этом целостность его конструкции не нарушается, изделие может продолжать выполнять свою функцию. Немаловажно и то, что такие боксы не относятся к числу капитальных сооружений, а значит получение разрешения на их установку не представляет особой сложности.

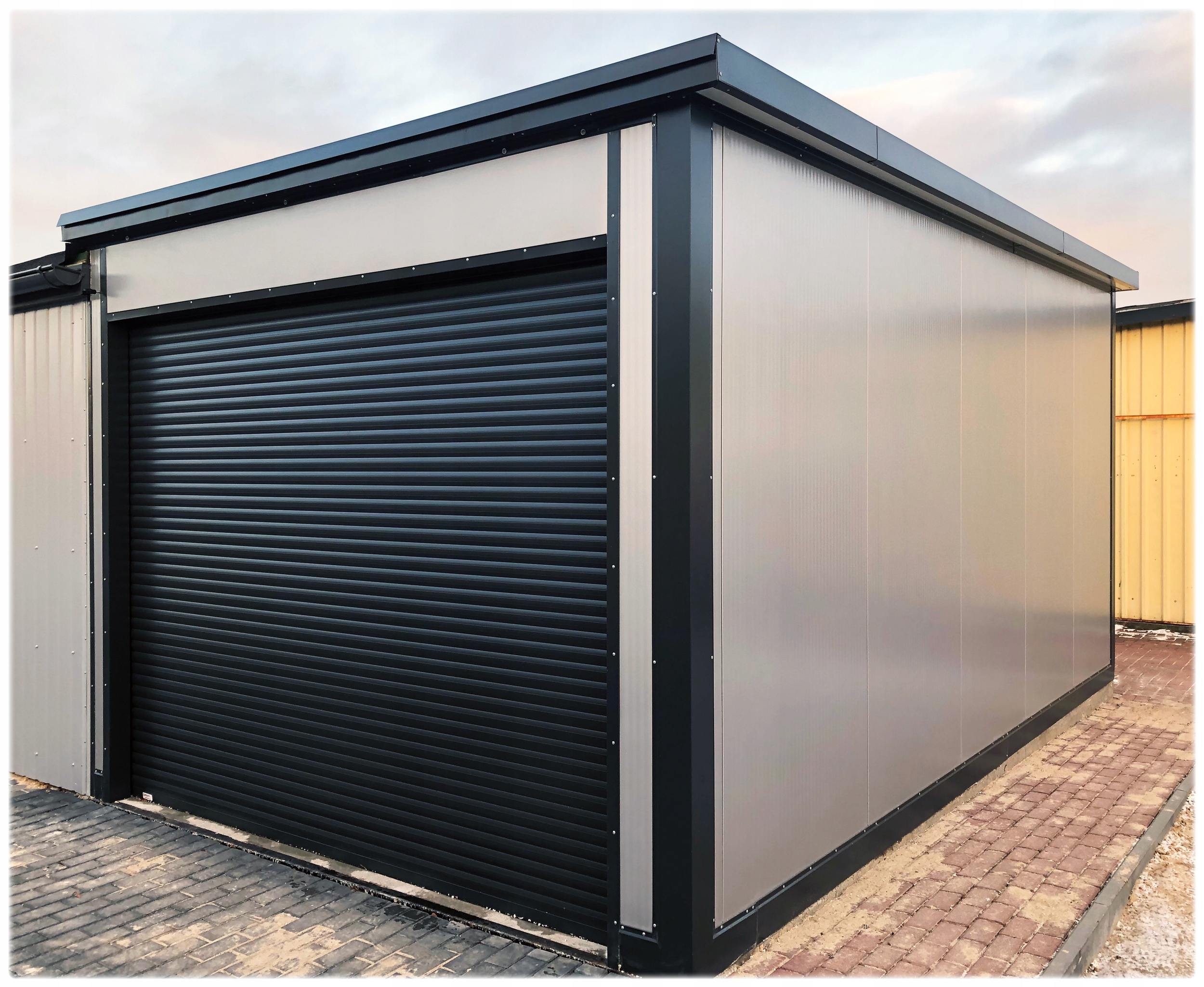

![Гараж из блок-контейнеров Гараж из блок-контейнеров](/sites/default/files/2024-07/GARAZ-OCIEPLANY-WIATA-KONTENER-WARSZTAT-Z-PLYT.jpeg)

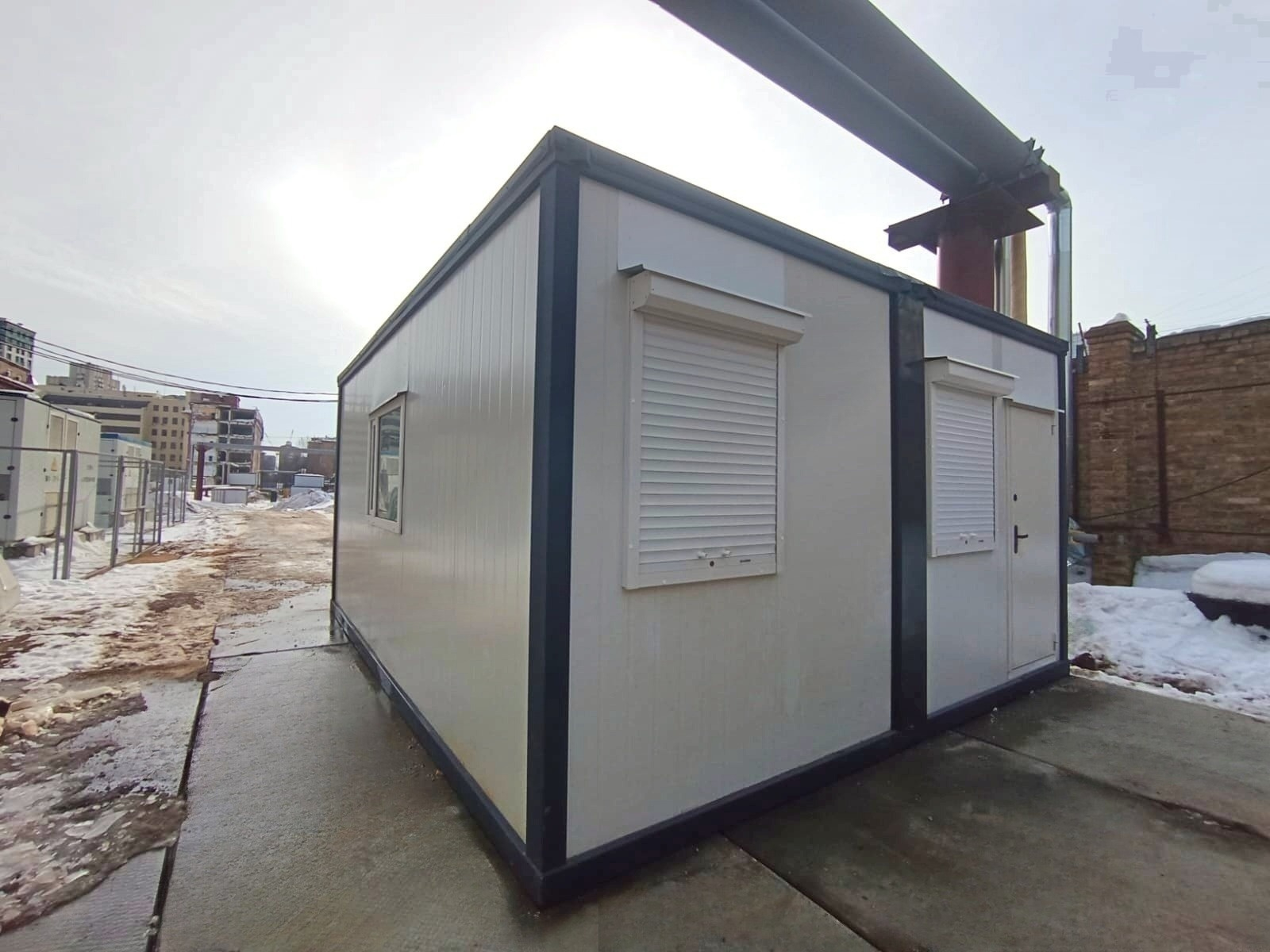

Блок-контейнер КПП
Контрольно-пропускные пункты, сделанные из блок-контейнеров, можно встретить на любом предприятии или строительном объекте. В этой же категории рассматриваются различные проходные и посты, которые вместе составляют комплекс помещений, предназначенных для организации охранной инфраструктуры.
- Будка охраны. Нередко имеет уменьшенные размеры, что сказывается на стоимости такого изделия. Встречаются даже блок-контейнеры с габаритами (ДШВ) 1,8х1,8х2,4, но они всё-таки не являются типичными представителями своего класса. Гораздо чаще длина поста составляет от 2 до 3 метров при стандартной ширине и высоте 2,45. Несмотря на столь скромные габариты, полностью отвечает всем требованиям прочности и безопасности. Каркас изготавливается из швеллера и уголка (120 и 90 мм соответственно), стены – сэндвич-панель, а во внутренней отделке и мебели используется фанера, МДФ, ДСП и пластиковые панели.
- КПП и пост охраны. Состоит из одного блок-контейнера, но чаще представляется в виде модульной конструкции, включающей от 2 до 4 секций. Это позволяет организовать не только рабочее место сотрудникам дежурной смены, но и предусмотреть комнату для отдыха. В контрольно-пропускном пункте дополнительно могут устанавливаться мониторы видеонаблюдения, а в свободном помещении монтируются пульт управления, серверы и регистраторы.
Удобство использования блок-контейнеров в охранной инфраструктуре любых объектов состоит в том, что при необходимости количество постов можно увеличивать, устанавливая их на новые локации или же сокращать, демонтируя ненужное оборудование.
Блок-контейнеры на шасси
Сами блок-контейнеры, установленные на ходовую часть, не имеют существенных отличий от стандартных изделий. Однако, присутствие шасси налагает дополнительные технические обязательства в разделе обеспечения безопасности.
- Ходовая часть должна соответствовать требованиям ГОСТ.
- Грузоподъёмность шасси проектируется с учётом транспортировочной массы блок-контейнера.
- Имеются ограничения по скорости движения и нагрузке на ось.
- Обязательно наличие в конструкции выдвижных опор, которые убираются на время переезда и выдерживают расчётную массу бытовки в период её эксплуатации.
Срок службы мобильных зданий из блок-контейнеров на шасси составляет не менее 10 лет. Ходовая часть при этом должна предусматривать не меньший гарантийный период.

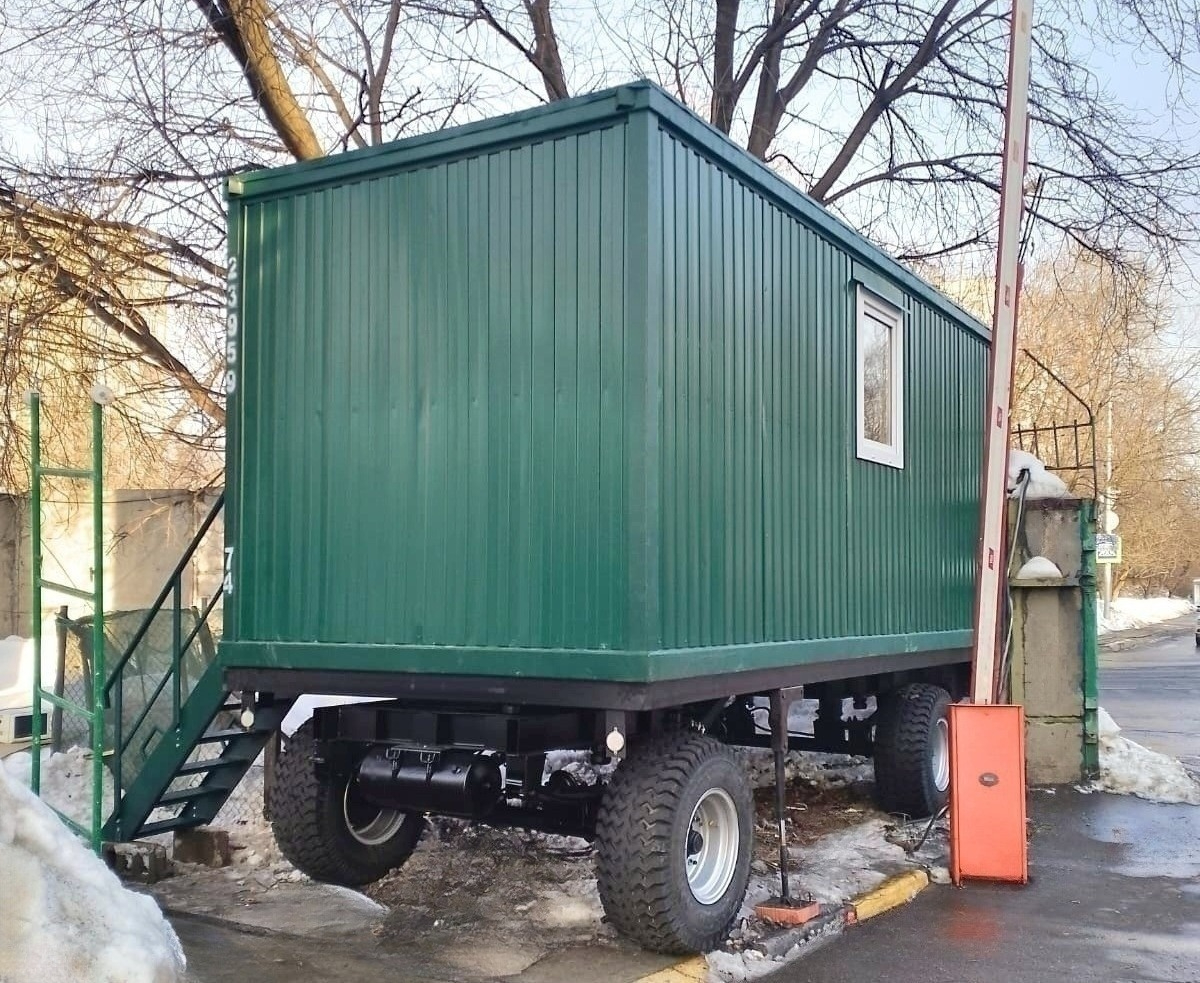

![Блок-контейнер на шасси Блок-контейнер на шасси](/sites/default/files/2024-07/IMG-20240301-WA0013.jpg)
Жилые и коммерческие постройки из блок-контейнеров
В личном пользовании металлические блок-контейнеры чаще всего встречаются на загородных участках. С их помощью можно без труда и достаточно быстро организовать и жилое помещение, и место для хранения сельскохозяйственного инструмента, инвентаря и механизмов (например, мотоблок или мини-трактор). Учитывая возможность создания утеплённых стен из сэндвич-панелей и наличие различных декоративных фасадных отделочных материалов, по своему внешнему виду бытовки ничем не уступают домам, выполненным по традиционным строительным технологиям из дерева или камня. Индивидуальные проекты позволяют создавать разнообразные конфигурации, которые не встречаются в типовых конструкциях. Например, делать блок-контейнер с мансардой – эксплуатируемым жилым или нежилым пространством под покатой крышей со скошенными боковыми плоскостями.

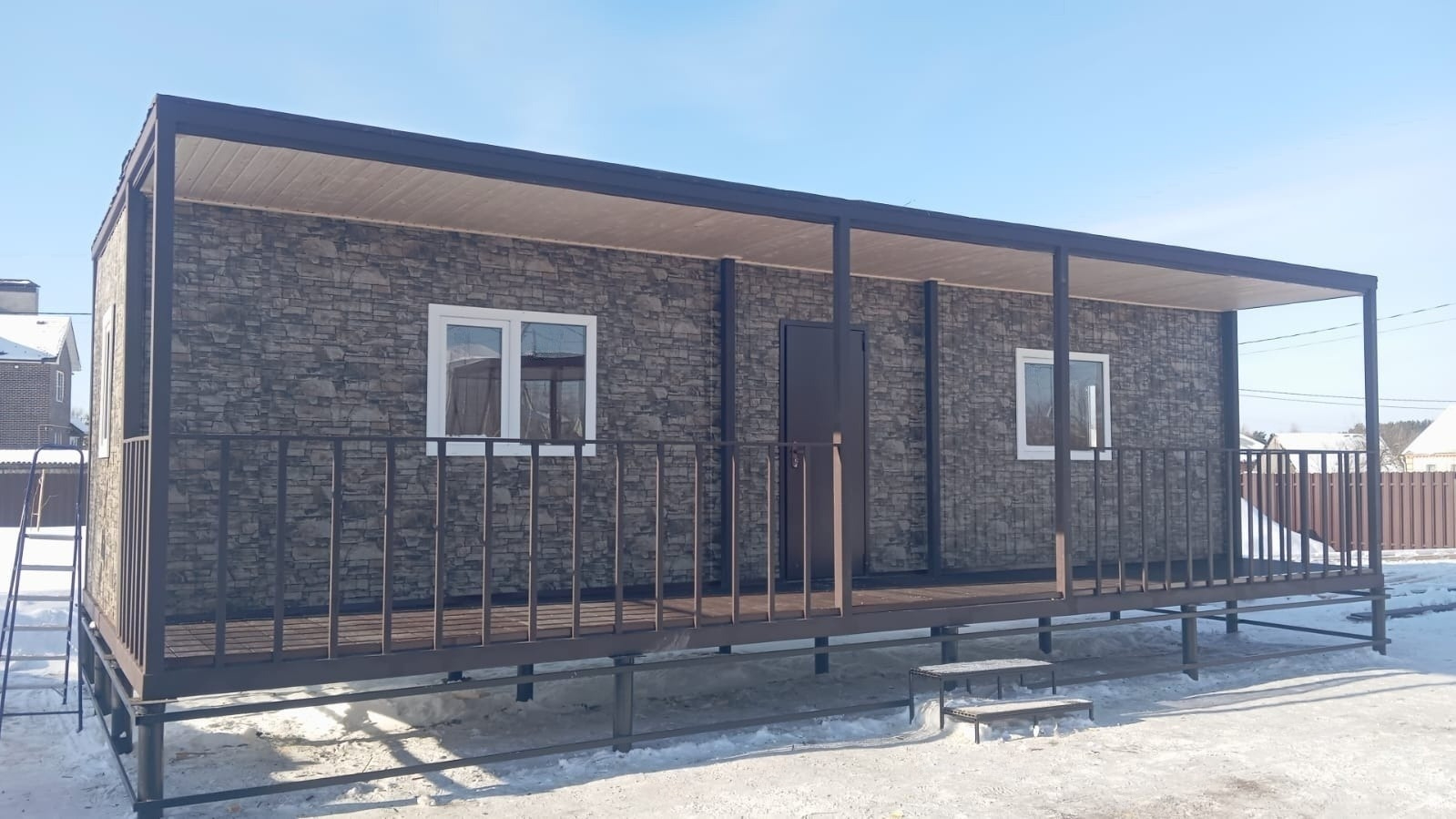

![Жилом дом из блок-контейнеров Жилом дом из блок-контейнеров](/sites/default/files/2024-07/IMG-20240209-WA0050-fotor-20240220134851%20%281%29.jpg)
Блок-контейнер с панорамными окнами
Интересным современным решением считается внедрение в архитектуру загородных домов акцентов, улучшающих внешний вид в общем-то непритязательных строений, которыми по своей сути являются блок-контейнеры. В этом смысле большие панорамные окна от пола до потолка – весьма показательный пример того, как можно доступными средствами придать типовой конструкции оригинальный дизайнерский акцент. На этом месте необходимо разобраться в технологии проектирования стен. Ведь установить витражные блоки удаётся не в каждую из них.
Всего рассматривается два способа.
- Несущие стены. Вертикальные стойки – четыре основные монтируются по углам, а дополнительные между ними с шагом от 0,5 до 1,2 метра – соединяются друг с другом горизонтальными перемычками (крестовыми или раскосными). Такое решение позволяет распределять возникающие силовые нагрузки по двум осям. Применяется в секциях, использующихся в модульных зданиях, увеличивая их прочность и надёжность.
- Вторая технология предполагает установку только боковых колонн. Между ними нет дополнительных крепёжных элементов (вертикальных и горизонтальных). Изготовленные таким способом блок-контейнеры применяются исключительно в одноэтажных строениях или на верхних ярусах многоэтажных построек. Именно в них, благодаря отсутствию промежуточных стоек, без проблем устанавливаются панорамные окна.
Второй потребитель такого вида продукции – это небольшие коммерческие объекты. Витражные окна во всю стену замечательно подходят для демонстрации товара и служат в роли рекламных витрин. Учитывая возможность установки подобных конструкций даже в условиях плотной городской застройки, в которой нельзя вести полноценные строительные работы, спрос на эту продукцию среди предпринимателей традиционно держится на высоком уровне.

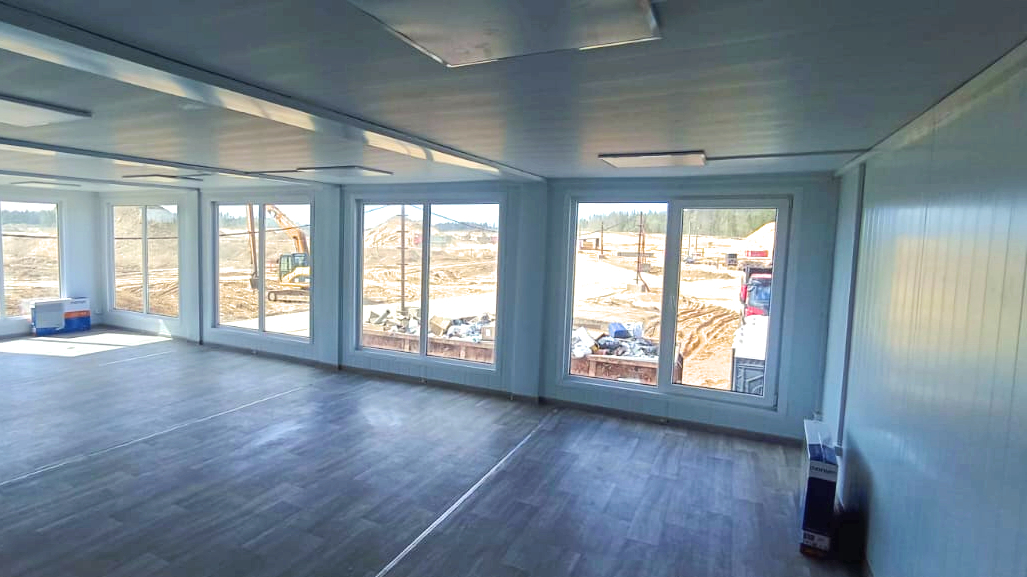

![Панорамный вид из окна Панорамный вид из окна](/sites/default/files/2024-07/IMG-20240513-WA0064.jpg)
Угловые блок-контейнеры
Продолжая тему разнообразия выполненных из блок-контейнеров построек, обратим внимание на отход от прямолинейных решений и дизайнерские приёмы, имеющиеся в арсенале проектантов.
- Две бытовки, соединённые торцевой и фронтальной плоскостями, образуют простейший угловой дом. Внутренний переход между комнатами обеспечивается врезанными в смежную стену дверями. Такая конфигурация интересна тем, что даёт возможность дополнительно сделать крытую террасу из ещё одного каркаса бытовки или построенную отдельно. Получается архитектурный ансамбль, в котором разделены границы жилой зоны и места для отдыха.
- Более сложные варианты предполагают использование 3 или 4 контейнеров. Они могут быть разного размера, создавая оригинальную асимметрию планировки. Часть секций устанавливается в два яруса; верхние модули выходят за пределы нижних, опираясь на дополнительные металлические столбы. В таком случае возникает множество возможностей декорирования внешних и внутренних пространств. Установленные углом блок-контейнеры всегда образуют закрытую с двух сторон площадку – прекрасная перспектива создать рекреационную локацию.
- В качестве дополнения иногда предлагается использовать верхний блок-контейнер с откидной крышей. Такая конструкция, конечно, предполагает инженерную проработку механических частей, но она крайне удобна для организации всесезонного отдыха под открывающимся сводом (прозрачным или сплошным).
В связи с этим необходимо напомнить о ещё одной выгодной отличительной черты блок-контейнеров. Они имеют высокую степень заводской готовности, благодаря которой монтаж вроде бы сложной конструкции не растягивается на длительное время. Все необходимые переходы между помещениями и лестничные проёмы предусматриваются ещё на стадии проектирования. Поэтому монтаж угловых домов в несколько этажей не занимает много времени. Каждый элемент устанавливается на предназначенное ему место, идеально совмещаясь со смежными секциями.
Дом из блок-контейнеров
Применение блок-контейнеров для постройки жилых зданий отличается немалым разнообразием.
- На туристических объектах их используют в качестве гостевых домиков, состоящих из 1-2 секций. Преимущество заключается в том, что нет необходимости вести дорогостоящие земляные работы, а нужно только решить проблему транспортировки оборудования.
- Одиночные или двойные блок-контейнеры – это основа инфраструктуры временных рабочих посёлков. Они встречаются в любом регионе, но особенно часто используются газовщиками, нефтяниками иди геологами в отдалённых северных районах.
- Общежитие или гостиница. В этих проектах может применяться сколько угодно сборочных секций. Встречаются конструкции из 20-30 элементов, но наравне с ними имеются здания из 100+ бытовок.
Достоинством блок-контейнеров и построек из них, безусловно, является мобильность. Они легко устанавливаются, выполняют возложенную задачу, а затем демонтируются и перевозятся на новое место или площадку хранения. Каждый элемент имеет запланированное при проектировании число циклов сборки и разборки, которые указываются в технической документации. А универсальность и взаимозаменяемость частей позволяют каждый раз использовать необходимое количество модулей, создавая дома такого размера, который требуется для решения поставленной задачи. Единственным условием безаварийной длительной эксплуатации является регулярное проведение профилактических и ремонтных работ, чтобы металлические части конструкции преждевременно не пришли в негодность из-за воздействия внешних факторов.

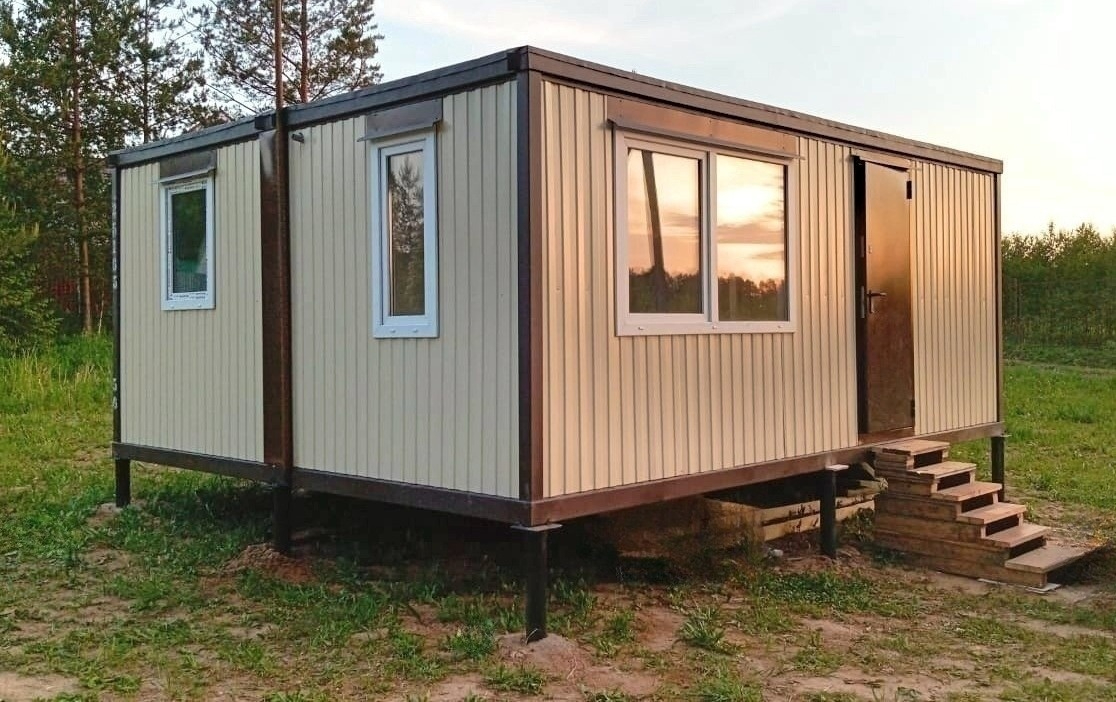

![Дачный домик из блок-контейнеров Дачный домик из блок-контейнеров](/sites/default/files/2024-07/IMG-20240603-WA0010.jpg)
