Фундамент для туалетного модуля. Делаем правильный выбор

Типы и характеристики модульных туалетов

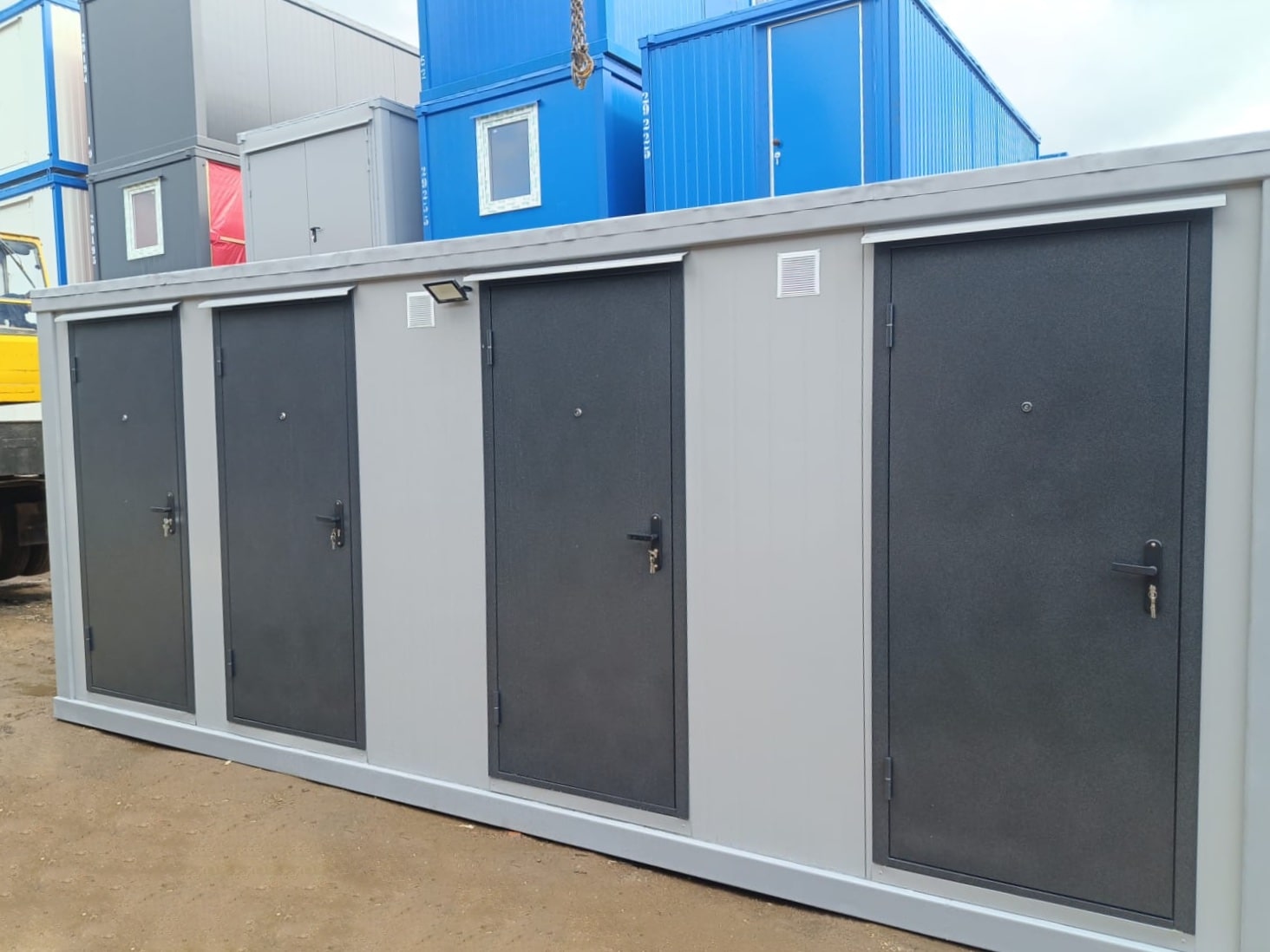

Модульные санитарные блоки строятся на базе каркаса из сложногнутого металлического профиля и уголка с усилением стойками из деревянного бруса. Он служит основой для всей конструкции, гарантирует её прочность, устойчивость к механическим повреждениям и оптимальный вес. Это крайне важно для дальнейшей транспортировки и монтажа. Несущие детали соединяются сваркой или крепёжными элементами, повышая жёсткость и долговечность изделия.

• Параметры малоразмерных модулей находятся в пределах от 1,5 м до 2,5 м.
• В среднем диапазоне рассматриваются сооружения длиной 2,5-4 м.
• Полноразмерные – это одиночные блоки до 6 м при стандартной ширине и высоте ~ 2,5 м.
• Важная особенность модульного строительства – перспектива объединения нескольких секций в единое целое. Такой вариант даёт широкие возможности для создания полноценных санитарно-гигиенических комплексов, в которых предусмотрена как установка туалетов, так и душевых, сушилок, прачечных.

В зависимости от размера помещения внутри планируются одно- или многокабинные конфигурации монтажа оборудования, где количество изолированных друг от друга отсеков может быть от двух до десяти и более. Компактные модули находят применение на ограниченных площадях, а крупные готовы обслуживать значительный поток человек. Кроме того, проекты включают места для установки дополнительных элементов – писсуаров, умывальников, сушек для рук, дозаторов мыла, полотенец.

В оснащении модульных туалетов особое внимание уделено комфорту и гигиене.

• Внутренняя отделка, как правило, выполняется из панелей ПВХ. На их поверхности не задерживается грязь, пластик не гниёт, легко моется, не портится при взаимодействии с препаратами бытовой химии. Кроме того, он не подходит для жизни и размножения очагов плесени, колоний грибков и бактерий, что благоприятно сказывается на общем гигиеническом фоне.
• Полы в туалетных комнатах влагостойкие, с нескользящим покрытием, устойчивые к загрязнениям и износу, что особенно важно в условиях большого трафика.
• Внутри устанавливается любое сантехническое оборудование, целиком удовлетворяющее всем необходимым потребностям.
• Монтируются автономные системы циркуляции воздуха с вентилятором и решётками для естественного воздухообмена. Это позволяет снижать влажность и предотвращать распространение неприятных запахов.
• Отдельные проекты предусматривают подключение к централизованным сетям водоснабжения и канализации, что расширяет функционал и повышает удобство использования и обслуживания.

Количество входов организуется в зависимости от назначения.

• Общие двери обеспечивают доступ ко всем кабинам с одного прохода, размещённого обычно в центральной части блока. Это оптимально для небольших объектов с невысокой нагрузкой.
• При необходимости распределения потоков предусматривают отдельные входы для мужчин и женщин (вполне реальна организация посещения туалета лицами с ограниченными возможностями). Такие решения широко применяются в общедоступных местах, где требуется соблюдать гендерное разделение.

Основные сферы эксплуатации модульных туалетов охватывают множество объектов.

• Строительные площадки – одно из частых направлений, где подобные конструкции выступают временными бытовыми сооружениями для персонала. Они обеспечивают санитарные нормы на стройках с минимальными затратами по срокам ввода в эксплуатацию и ресурсам.

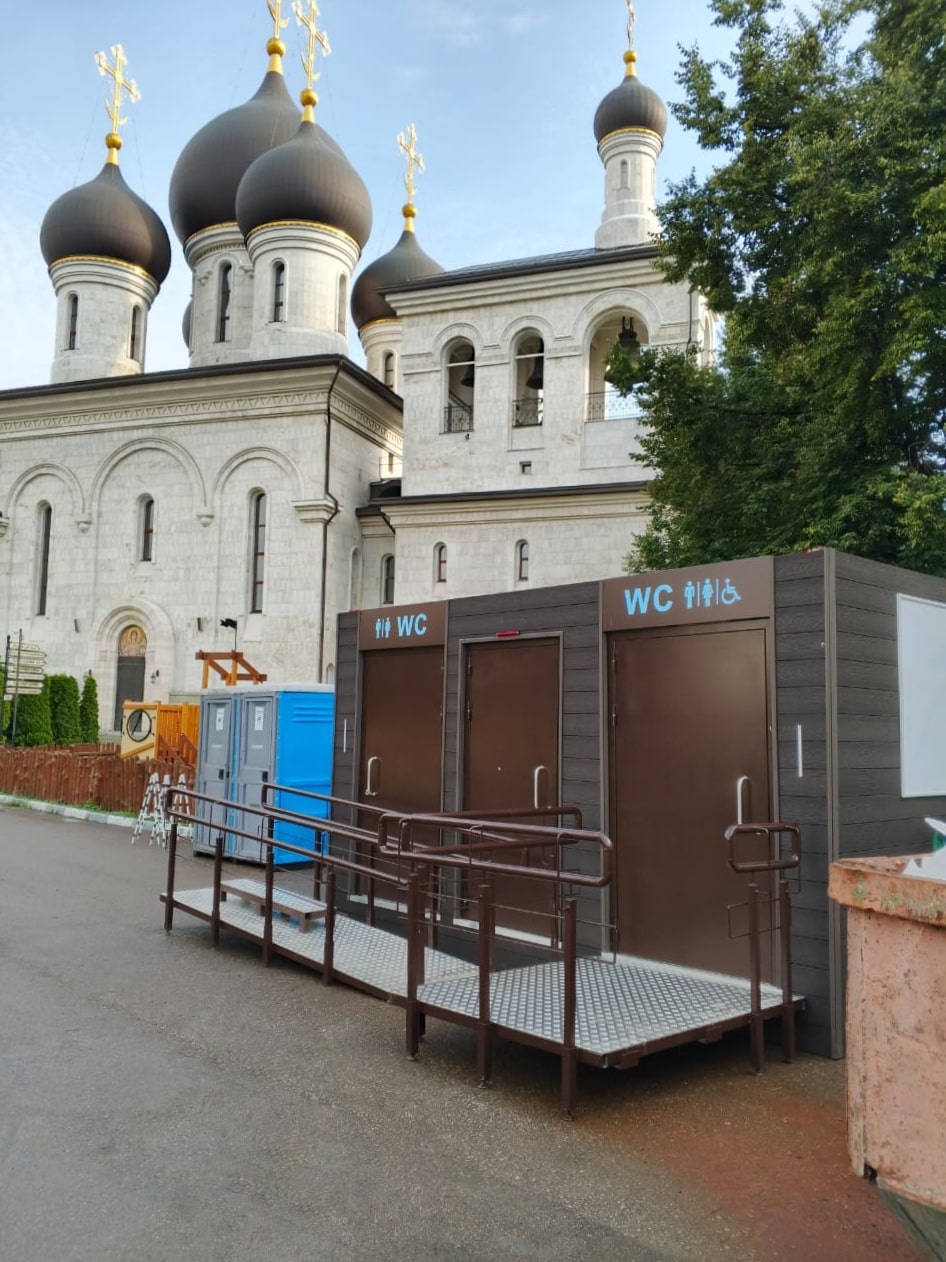

• Общественные территории – парки, пешеходные улицы, концерты, спортивные мероприятия, фестивали и выставки – требуют удобств для посетителей в местах с временной или периодической активностью.
• Модули часто используются в загородных зонах отдыха, на дачных комплексах и кемпингах, где отсутствует централизованное водоснабжение и канализация. Их мобильность и простота монтажа позволяют оперативно установить санитарные блоки в нужных местах.

Размеры и планировка кабины определяют удобство эксплуатации. Даже небольшие модели удовлетворяют нормативным показателям площади для комфортного пользования. Двери снабжены уплотнителями, защищающими помещение от сквозняков. Размещение оборудования – умывальники, вентиляция, освещение – продумано так, чтобы избежать лишнего шума и обеспечить гигиену. Освещение выполняется посредством монтажа светодиодных источников для экономии электроэнергии и компактности.

В целом же проекты туалетов на металлическом каркасе сочетают прочность с мобильностью и функциональностью. Они предполагают разнообразие вариантов и дают возможность выбрать подходящее решение под требования конкретной локации. В зависимости от физических параметров самого модуля и его комплектации ведутся дальнейшие работы, необходимые для целей установки туалета на определённой территории.

Подготовка площадки

Перед монтажом сооружения необходима тщательная подготовка поверхности, чтобы обеспечить надёжность и долговечность установки.

• Процесс начинается с очистки участка от растительности, кустарников и корней, которые могут вызвать неравномерное проседание основания.
• Одновременно устраняются строительные и бытовые отходы, создающие помехи для расположения объекта.
• После очистки следует этап выравнивания земли с использованием специализированной техники либо ручных инструментов. Рельеф должен получить форму, соответствующую проекту, с допусками, обеспечивающими равномерное распределение нагрузки.

Если грунтовые воды расположены близко к поверхности, нужно заблаговременно позаботиться о создании дренажной системы.

• Водоотводные канавы или дренажные трубопроводы устраняют риск заливания основания и разрушения конструкции из-за переувлажнения.
• В местах с рыхлым грунтом и высокой влажностью может применяться укладка слоя песка или щебня. Это улучшает свойства водопроницаемости, предотвращая застои влаги и деформации участка.
• При необходимости выполняется уплотнение почвы специальными катками или виброплитами, чтобы повысить несущую способность.

Параметры грунта определяют методы подготовки и виды дополнительных мероприятий.

• На пучинистых почвах обязательно проводят укрепление основания с использованием геотекстиля или пирога из слоёв различных материалов. Это снижает риск поднятия и просадки в зимний период при воздействии замерзающей влаги.
• На грунтах с низкой плотностью применяются подсыпки из гравия и других сыпучих компонентов.
• При высоком уровне нагрузок возможно создание искусственного основания под модуль, что обеспечивает стабильность земляной подушки и минимизирует деформационные процессы.

Знание технических характеристик почвы является ключевым фактором. Несоблюдение стандартов приводит к неравномерным нагрузкам, из-за чего образуются трещины и смещения земли, влекущие за собой нарушение устойчивости самого модульного блока. Каждое изменение топографии влияет на распределение сил, поэтому проектировщики учитывают эти моменты при подготовке территории. В результате создаётся требуемый рельеф, выдерживающий массу сооружения и дополнительные нагрузки, возникающие во время его эксплуатации.

В целом же комплекс первоначальных мероприятий направлен на удаление мусора и других нежелательных элементов, формирование ровной площадки, создание отводных систем, укрепление основания, учитывая свойства грунта и планируемого уровня давления на него. Лишь выполнив заданную программу, можно приступать к подготовке фундамента.

Виды фундаментов для модульного туалета

Основание для установки должно обеспечивать устойчивость конструкции и равномерное распределение нагрузки на грунт. Оно призвано исключить смещения и деформации, возникающие под воздействием веса сооружения и внешних факторов. Важным параметром является способность выдерживать сезонные изменения состояния почвы, включая морозное пучение и колебания влажности. Основание должно гарантировать долговечность, исключая просадки и перекосы.

• Для обеспечения стабильности требуется соблюдение точных геометрических размеров и выравнивания горизонтали при возведении фундамента. Поверхность обязана быть относительно ровной, без перепадов и бугров, которые могут привести к концентрации напряжений в отдельных узлах конструкции. Материалы подбираются с учётом необходимой прочности и сопротивляемости к воздействию влаги и коррозии.
• Берутся в расчёт технические характеристики площадки на месте установки модуля, влияющие на выбор типа основания и технологию его постройки: несущие свойства грунта, уровень залегания подземных вод, разновидность почвы и её склонность к оседанию.

Фундамент должен быть рассчитан с учётом динамических нагрузок, вызванных эксплуатацией и внешней средой. При проектировании и устройстве следует соблюдать установленную нормативную документацию, регламентирующую технические требования для подобных объектов.

Установка без фундамента

Прямое расположение конструкции на подготовленной поверхности предполагает минимальный объём монтажных работ. Такой подход характеризуется упрощённой логистикой и возможностью быстрого перемещения при необходимости. Применяется исключительно в случае краткосрочной сезонной установки.

• Для размещения требуется ровная и утрамбованная площадка с отсутствием выступов и углублений.
• Модуль не ставится непосредственно на землю – используются подкладки из бруса или бетона, которые распределяют нагрузку и защищают конструкцию от контакта с влажной почвой.

К основным достоинствам относят мобильность, небольшие трудозатраты и экономию времени на подготовительные этапы. При этом устойчивость ограничена, особенно на грунтах с низкой несущей способностью или в условиях сезонных подвижек почв. Риск просадки связан с недостаточной жёсткостью основания и отсутствием глубокой фиксации, что влечёт за собой возможные деформации и перекосы.

Технология подразумевает простоту и оперативность, но имеет определённые ограничения в долговечности и нагрузочной способности.

Ленточный фундамент

Для устройства ленточного основания первым этапом является выкапывание траншеи. Её глубина определяется уровнем промерзания грунта и несущей способностью почвы, обычно составляет 50–80 см. Ширина зависит от размера верхней конструкции и чаще всего варьируется от 30 до 50 см, чтобы обеспечить достаточный запас места для опалубки и армирования.

• Устанавливается опалубка, формирующая контуры фундамента. Она изготавливается из деревянных элементов, точно выверенных по горизонтали и вертикали. Это придаёт ленточному основанию строгую геометрическую форму. Опалубка должна быть достаточно прочной, чтобы выдерживать вес заливаемого бетона без деформаций и смещений.
• Следующий шаг – монтаж армирующего пояса из металлических прутьев диаметром 8–12 мм. Они связываются проволокой и располагаются внутри опалубки по всей длине траншеи. Каркас служит для равномерного распределения нагрузок, предотвращает образование трещин и увеличивает общую прочность конструкции. На поверхности оставляют лишь защитный слой бетона толщиной 3–5 см, чтобы арматура не подвергалась риску коррозии.
• Заливка производится непрерывно, с контролем качества смеси и уплотнением каждого слоя вибрационными инструментами. Используется бетон марки не ниже М200, способный выдерживать эксплуатационные нагрузки и морозы.
• Затем поверхность трамбуется и выравнивается для упрощения дальнейших монтажных работ.
• Опалубку снимают после полного схватывания бетона, обычно через 21–28 дней.

В сборной ленточной технологии целые железобетонные элементы укладываются на подготовленное основание с использованием подъёмных механизмов. Блоки тщательно стыкуются и фиксируются цементным раствором или специальными клеевыми составами. Армирование в данном случае находится внутри, обеспечивая жёсткость и цельность конструкции. Этот вариант позволяет сократить время монтажа, но требует точного выравнивания и контроля горизонтального положения.

Оба способа рассчитаны на одинаковую функциональную нагрузку, отличаются лишь технологиями сборки, затрачиваемым временем и требованиями к ресурсам. Выбор зависит от условий строительства и технических параметров конструкции.

Столбчатый фундамент

Столбчатый фундамент бывает сборным и монолитным, широко применяется на пучинистых грунтах благодаря способности компенсировать сезонные смещения почвы при ограниченном объёме материалов.

1. Сборный вариант состоит из готовых железобетонных опор, которые устанавливаются в вырытые ямы на глубину ниже зоны промерзания, обычно 50–100 см. После выемки грунта дно засыпают песком и щебнем, утрамбовывают для формирования подушки. Опоры размещают строго вертикально, выравнивая по уровню с использованием крепёжных растворов. Для повышения жёсткости столбы связывают обвязкой (деревянной, металлической или железобетонной), что создаёт основу для несущих элементов.
2. Монолитный вариант строится путём заливки бетона в пробуренные или вырытые отверстия.

• Сначала устанавливают опалубку из досок или другого материала, а внутри монтируют армирующий каркас из стальной проволоки и прутьев.
• После этого заливают бетон, который уплотняют для исключения пустот.
• Верхние части столбов соединяются ростверком — перемычкой из бетона (железобетона) или деревянного бруса, равномерно распределяющей давление массы конструкции.

Особенностью столбчатого фундамента является экономия материалов по сравнению с ленточными основаниями, поскольку под нагрузкой располагаются только опоры, а не сплошной железобетонный периметр. Однако при неправильном монтаже возможны подвижки и смещения каждого из элементов, влияющие на устойчивости всей конструкции. Чтобы минимизировать риски, требуется точное выравнивание опор и качественное выполнение крепёжных и армировочных работ.

Другие виды фундаментов для модульного туалета

Среди наиболее распространённых технологий можно ещё упомянуть фундамент из бетонной плиты и свайных элементов.

• Монолитная бетонная плита представляет собой сплошное жёсткое основание, распределяющее нагрузку по всей площади сооружения. Выбранное место подготавливается (убирается верхний слой земли), заливается бетонным раствором с армированием металлической сеткой или каркасом. Это обеспечивает высокий уровень прочности и устойчивости. Такой фундамент отлично компенсирует смещения и неравномерную усадку почвы, благодаря чему минимизирует риски деформаций. Толщина плиты зависит от массы изделия и геологических характеристик участка, обычно варьируется от 20 до 40 см. Подходит для сложных условий с низкой несущей способностью грунта и высокой влажностью.
• Сваи предусматривают передачу нагрузки от конструкции на глубокозалегающие прочные слои почвы посредством вертикальных опор — свай. Они могут быть выполнены из бетона, металла или дерева. Устанавливаются путём ввинчивания, забивки или бурения и заливки раствора в скважины. Глубина и диаметр свай рассчитываются исходя из инженерных параметров грунта и веса сооружения. Сваи способны обходить слабые и пучинистые слои, обеспечивая надёжную опору даже на нестабильных почвах. Верхние части свай связываются ростверком, который равномерно распределяет нагрузку на фундаментные элементы.

Таким образом, оба варианта характеризуются способностью компенсировать высокое давление массы и нейтрализовать подвижки грунта. Бетонная плита обеспечивает цельный монолитный каркас, разгружающий почву, тогда как свайные основания передают вес на более глубокие слои. Однако в примерах с установкой одиночных модульных блоков к подобным способам прибегают достаточно редко, поскольку они связаны со значительными трудозатратами, временем и необходимостью привлекать к работе строительную технику.
