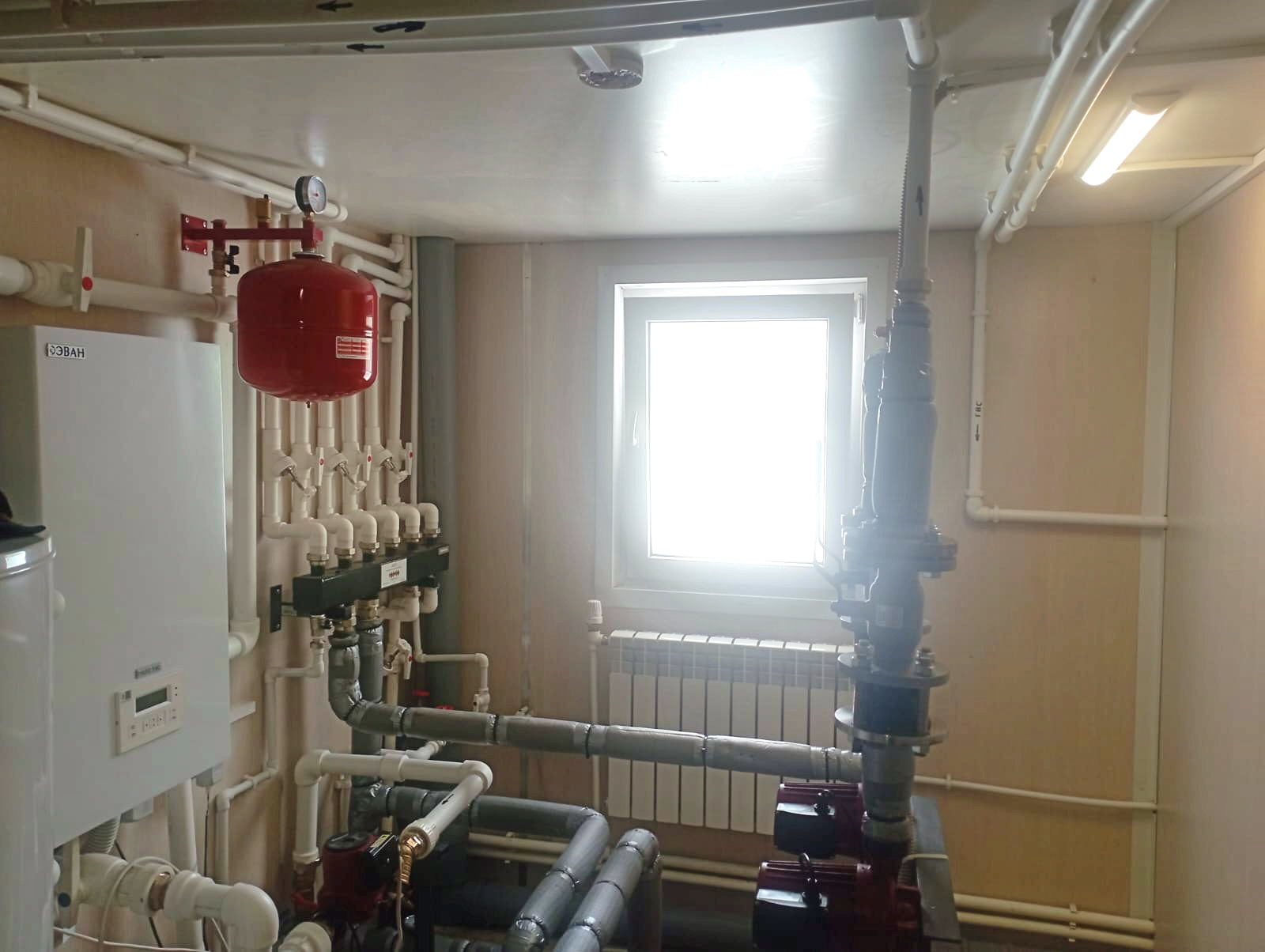

Коммуникации в блок-контейнер: создаем комфорт внутри

30 марта 2024

Не имеющие удобств бытовки больше не находят применения ни в одной из традиционных областей. Даже на строительных площадках или в дачном хозяйстве пользователи стараются оборудовать элементарные коммуникации в блок-контейнер – от электрического освещения до создания вентиляционных и отопительных систем. Разберёмся, как грамотно обустроить техническую часть и каких правил при этом необходимо придерживаться.

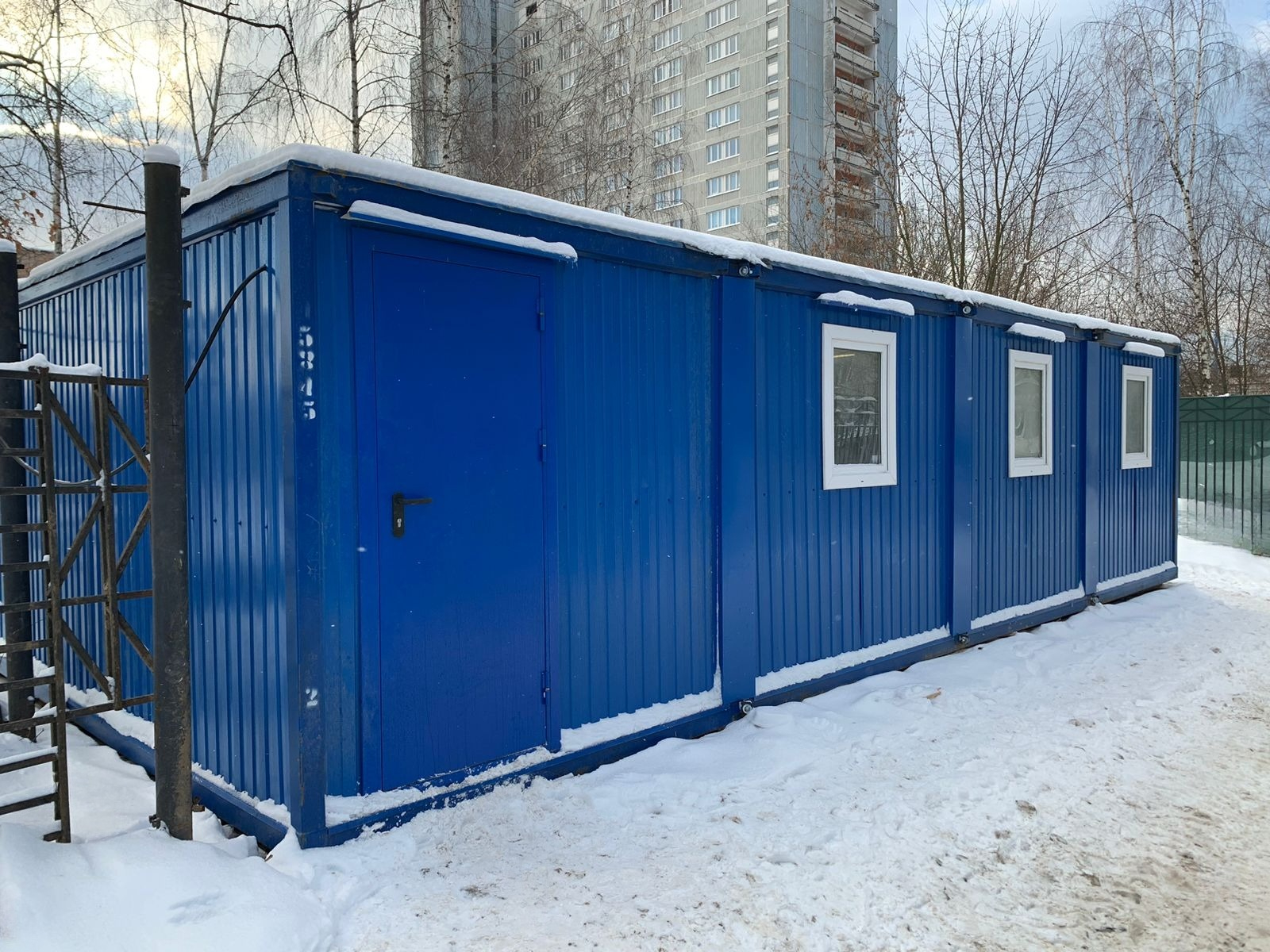

Конструкция и материалы блок-контейнера

Типовой блок-контейнер выглядит достаточно простой конструкцией, но у него есть характерные особенности строения, о которых необходимо знать.

Длина до 6 м. Это общепринятый максимальный стандартный показатель. Ширина и высота в пределах 2,5 м. Все перечисленные значения обусловлены тем, что подходят для транспортировки готовых изделий по дорогам общего пользования без специальных разрешений и сопровождения. Построить блок-контейнер с другими размерами сложности не представляет. Но это уже будет крупногабаритный груз. Его перевозка заставит приложить гораздо больше усилий – от тягачей со специальными платформами до оформления соответствующих документов. Само перемещение сложностей не вызывает, но требует хорошей транспортной инфраструктуры (особенно в месте погрузочно-разгрузочных работ).
Каркас из металла. Представляется в виде двух рам (верхней и нижней), снабжённых для усиления дополнительными поперечными балками. В качестве вертикального соединения используются стойки. Их конструкция может быть разделена на две группы.

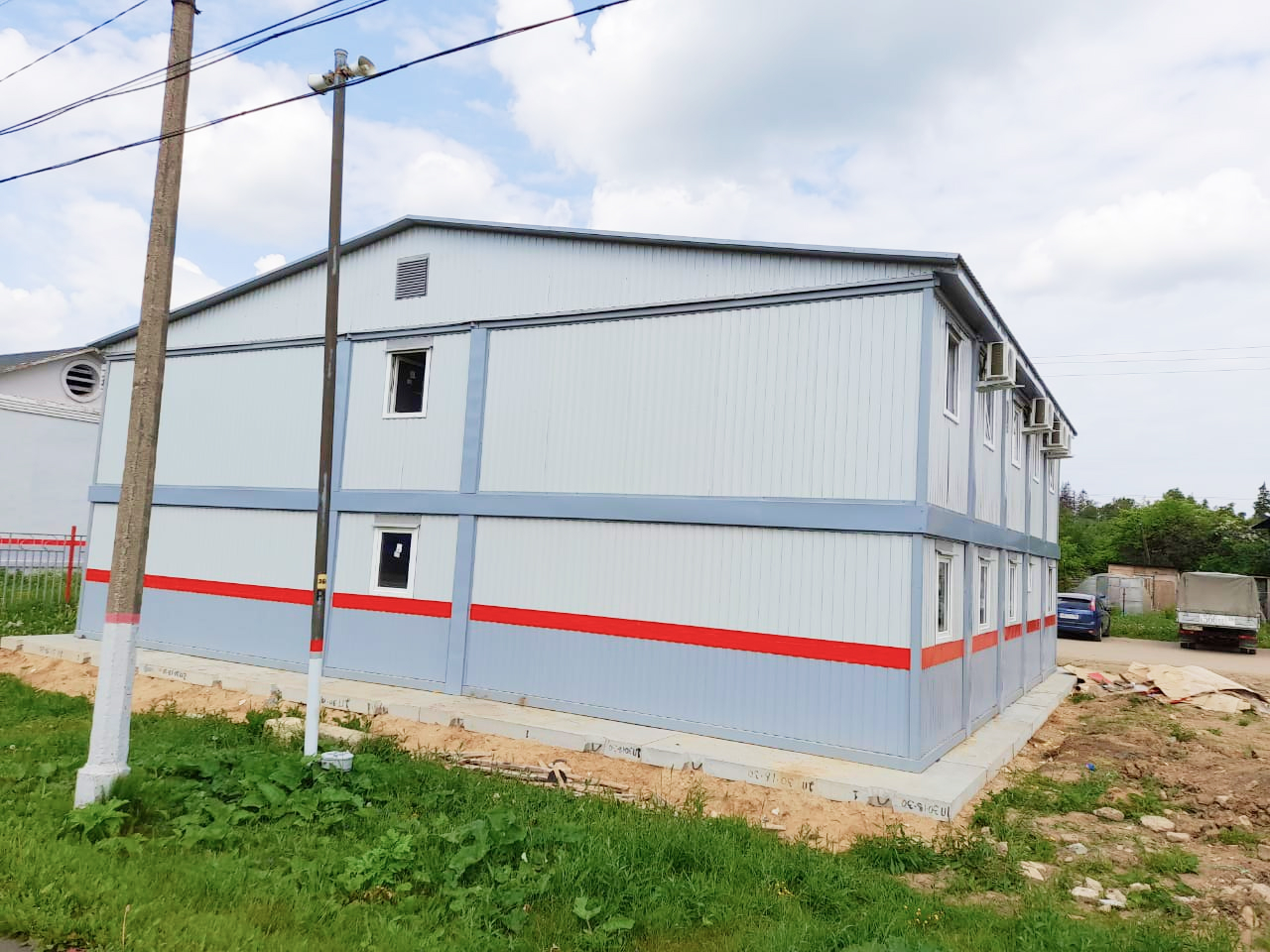

Угловые опоры. Между ними, как правило, устанавливаются дополнительные столбы, но это условие необязательное. В составе модульных зданий, например, встречаются блок-контейнеры без стеновых ограждений. Они монтируются вместе и создают увеличенное внутреннее пространство, выходящее за периметр одного сборочного элемента. Но одиночные объекты почти всегда имеют замкнутый внешний контур. Исключение составляют сооружения, использующиеся в виде открытых веранд или проходных.
Контейнеры с несущими стенами. Их конструктивное отличие состоит в том, что вертикальные стойки соединены между собой при помощи решётки – прямой или раскосной. Такой подход увеличивает прочность и устойчивость к нагрузкам, передавая их не только сверху вниз, но и распределяя на соседние элементы. В рассматриваемой технологии монтаж стен обязателен. При данной конструкции каркаса используют материалы (профильную трубу или швеллер) меньшего сечения и толщины стенки.

Все ограждения – крыша, основание пола, стены – делаются из листового железа. Применяются гладкие или профилированные модели.
Для внутренней отделки подходят все стандартные материалы: ДВП и ДСП, ОСБ, фанера, вагонка деревянная или пластиковая, доски, различные панели. Индивидуальные отличия могут диктоваться условиями эксплуатации блок-контейнера. Например, изделия, предназначенные для временной установки и предполагающие несколько циклов монтажа/демонтажа комплектуются более лёгкими материалами в целях снижения их собственного веса и нагрузок, сопутствующих погрузочно-разгрузочным работам. В медицинских и санитарно-гигиенических контейнерах чаще всего используют покрытия из ПВХ. Они не боятся влаги, легко чистятся, непривлекательны для различных насекомых и обладают хорошими эксплуатационными качествами.
Мебель, как правило, разрабатывается индивидуально. Это связано с ограниченным внутренним пространством и необходимостью использовать его с максимальной эффективностью.

Особенностью блок-контейнеров является их полное изготовление на заводе и доставка к месту установки в готовом виде. Благодаря этому изделия имеют отличное качество. На предприятии в стационарных условиях применяется высокоточное оборудование для резки и обработки материалов, а также ведётся постоянный контроль над технологическими процессами. Все детали в рамках одного проекта стандартизированы. Это позволяет уменьшить количество отходов и снижает общую себестоимость продукции.

Установка блок-контейнера на площадке обычно не требует обустройства полноценного фундамента. Подходит любая твёрдая земляная поверхность, не имеющая существенных перепадов по высоте. Под основание укладываются блоки сплошной лентой или поэлементно (не менее трёх пар под один контейнер).

Все точки подключения внешних коммуникаций (электричество, вода, канализация) должны быть заранее организованы и находятся в удобных (доступных) для соединения местах.

Модульная конструкция для пунктов питания

Модульная столовая

от 1110000 ₽

Удобный вариант временного размещения пунктов питания на крупных площадках, удаленных от населенных пунктов.

Заземление для блок-контейнера

Электробезопасность – крайне важный пункт при эксплуатации блок-контейнера. Он построен с применением большого количества металлических элементов, являющихся идеальным проводником электрического тока. В изделиях, служащих для проживания людей, существует ещё одна потребность в оборудовании полноценного заземления. Большинство современных электроприборов технологически запрограммированы на работу именно с такой электрической схемой.

Кроме того, заземлять следует все наружные железные элементы. Устройство действует по двум направлениям.

Уменьшает до безопасных параметров разность потенциалов всех токопроводящих деталей.
Прекращает утечку тока в случае контакта заземлённого предмета с фазным проводником. В этом примере должно немедленно сработать устройство защитного отключения (УЗО). Без заземления подобного результата не наступит.

Лучшим решением будет поручить монтаж контура специализированной организации или опытному частному мастеру. Сама работа не отличается сложностью, но имеет ряд специфических требований, с исполнением которых лучше не экспериментировать. Порядок действий при этом будет следующий.

Потребуются 3 уголка из чёрной стали (длина 2,5-3 м) с шириной полки 50 мм и толщиной стенки 5 мм. Для оцинкованных и медных материалов площадь сечения допускается несколько меньше.
Стальная полоса 40 мм. Длина зависит от расстояния до объекта. Контур располагают не ближе 1 м и не далее 10 м от постройки.
Гибкий многопроволочный проводник (провод) сечением 1х10 или 1х16, чтобы соединить заземление с электрощитом.
Первым делом на глубину 50-70 см выкапывается 3-угольная траншея со сторонами 1-1,2 м. Считается, что чем дальше (в разумных пределах) будут находиться друг от друга электроды – тем лучше. Ширина – 15-20 см (по углам стоит расширить несколько больше). От ближнего к постройке угла прокапывается ров до блок-контейнера.
Если площадка не позволяет сделать треугольник, допускается расположить электроды (уголки) в один ряд, но их количество увеличить до 5 штук.
Конец электрода заостряется, он забивается кувалдой в землю в углу траншеи. Над поверхностью должно остаться 15-20 см. Деформированный от ударов верхний край следует подрезать болгаркой и удалить.
Электроды соединяются между собой кусками металлической полосы. Её загибают и приваривают к двум сторонам уголка. Имейте в виду, что необходимо соединять заземлитель, а не сварить полосы внахлёст друг на друга. Болтовые крепления здесь не допускаются.
От ближнего к блок-контейнеру электрода измеряется расстояние до постройки. Полоса отрезается с небольшим запасом на загиб, который должен лечь на стену.
На этом конце сверлится отверстие, поверх него приваривается гайка.
На провод ставится наконечник и прикручивается к заземлителю. Необходимо обеспечить надёжность этого соединения. Поэтому должны применяться пружинные шайбы Гровера, гайки и контргайки.
На стену блок-контейнера накладывается изолирующий материал и на него прикручивается полоса. Если для постройки оборудован высокий фундамент – крепиться следует к нему.
Свободный край полосы приваривается к контуру.
Все места сварки покрываются специальным составом, чтобы избежать коррозии металла.
Второй конец проводника (провода) подключается к шине в электрощите.
Траншея засыпается выбранным грунтом.

На этом работы по созданию заземления в блок-контейнере заканчиваются. Качественно проверить сделанную конструкцию самостоятельно невозможно. Все электрофизические измерения осуществляют специализированные лаборатории. Монтаж электрощита и наладку оборудования должны делать только профессионалы.

Модульный офис

от 460000 ₽

Надежное современное офисное здание, предназначенное для удобной и комфортной работы офисных сотрудников.

Отопление для блок-контейнера

В зависимости от функционального назначения оборудования можно рассматривать способы его обогрева. Самым простым вариантом будет установка печки, работающей на дровах, брикетах или пеллетах. Поскольку внутренняя площадь блок-контейнера обычно не превышает 15 м2, такой способ вполне подходит для обогрева помещения. Правда, у него присутствуют и негативные стороны.

Необходимо оборудовать дымоход, выведя трубу наружу. Придётся делать отверстия в стенах, что снижает общие прочностные характеристики бытовки и образует очаги потенциальной коррозии.
Высокий уровень пожарной опасности. При постоянном использовании металл рано или поздно прогорает.
Необходимость дополнительного помещения или навеса для хранения дров.
Запах дыма, который в любом случае будет присутствовать в небольшом внутреннем пространстве.

К подобному решению редко прибегают в блок-контейнерах, предназначенных для постоянного нахождения людей. Гораздо перспективнее выглядит использование электронагревательных приборов.

Масляный радиатор. Бывают панельными или секционными, напоминающими обычные батареи центрального отопления в квартирах. Одни модели имеют регулировку мощности, а другие встроенный термостат и функцию поддержания заданной температуры. Могут крепиться к стене или устанавливаться на пол. Опасность представляют повреждённые приборы. Пары масла при смешении их с воздухом потенциально взрывоопасны.
Конвектор. Тёплая масса естественным путём поднимается вверх, вытесняя более прохладную. За счёт этого непрерывного процесса происходит обогрев всего объёма помещения. Специальный конвекционный отсек снабжается регулирующимися клапанами (жалюзи). С их помощью можно усилить горячий поток или же снизить его активность. Прибор характеризуется высокими эксплуатационными качествами и относительно низким уровнем энергопотребления.
Обогреватель инфракрасный. Передаёт в пространство лучистую энергию. Она поглощается всеми имеющимися в блок-контейнере поверхностями. Те разогреваются и обогревают воздух около себя. Таким образом в данном случае производится нагрев не атмосферы, а предметов. Действие устройства может быть локальным, направленным на определённую зону.
Тепловой вентилятор. Тепло от нагревательного элемента принудительно распространяется по помещению под инерцией воздушной струи, образованной лопастями. Прибор эффективный и относительно недорогой (по сравнению с другими предложениями). Но обладает повышенной шумностью, может стать источником неприятного запаха от сгорающих на открытой спирали пылинок и отличается небольшим сроком службы. В условиях постоянной эксплуатации он, скорее всего, не выдержит и двух холодных сезонов.

Также при отоплении блок-контейнера следует уделить внимание теплосбережению и качеству утепления. Лучше всего, чтобы бытовка была приподнята от земли и стояла на фундаменте или хотя бы на подкладках из железобетонных блоков. Стены, пол и потолок должны иметь замкнутый утеплительный контур без мостиков холода (сквозных элементов, проходящих насквозь через материал от внешнего ограждения до внутренней отделки). Дверные и оконные рамы должны плотно прилегать к проёмам и не иметь щелей. Поверх слоя утеплителя обязательно монтируется пароизоляционная мембрана. Она предохраняет от проникновения под обшивку конденсата.

Вентиляция для блок-контейнера

Проблема циркуляции воздуха в металлических бытовках – это отдельная тема для рассмотрения. Дело в том, что исправные железные контейнеры обладают высокой герметичностью. В них невозможна инфильтрация – поток воздуха с улицы, поступающий через незапланированные утечки, щели и вызванные определёнными свойствами материала (например, древесины). Вопрос решается несколькими способами.

Естественная вентиляция – самый простой вариант. Неорганизованный поток воздуха идёт через предназначенные для него отверстия – двери и окна. На практике такой приём называется проветриванием и хорошо знаком всем пользователям. Подобная вентиляция не требует специального оборудования. Замещение объёма происходит пассивным путём и определяется только силой ветра и разницей плотности воздуха снаружи и внутри помещения. Вентиляционные отверстия могут быть фиксированными и регулируемыми. Иллюстрацией здесь служит обычное пластиковое окно, которое бывает распахнуто полностью или оставляет небольшую щель в режиме проветривания.
Механическая вентиляция – запланированное движение воздушных масс при помощи вентилятора. Снизу в помещение обеспечивается приток уличного воздуха, а вверху через вытяжное отверстие удаляется отработанный. Вентиляторы могут включаться по отдельности или в комбинированном режиме, не создавая дефицита давления и внутренней разгерметизации. Механическая вентиляция в состоянии обеспечиваться приборами, предназначенными для обогрева или охлаждения (например, кондиционер). При неудовлетворительном качестве воздуха на входной канал устанавливают фильтры, задерживающие вредные частицы и микроорганизмы.
В смешанных системах используются обе стратегии. В тёплое время года вполне допустимо прибегать к дешёвой естественной вентиляции, а в холодный сезон замещать её более дорогостоящей механической.

Существуют правила, регулирующие параметры циркуляции воздуха для служебных и жилых помещений. За час должно обновляться не менее трети всего объёма, что обеспечивает создание нормальных условий для жизнедеятельности человека.
