Инженерные коммуникации для бытовок: что необходимо знать

Технология производства железных модулей сильно отличается от других, более привычных и традиционных, способов строительства из камня или дерева. Техническое оснащение металлических блок-контейнеров тоже имеет определённые особенности. Инженерные коммуникации для бытовок всегда монтируются на предприятии, целиком исключая необходимость заниматься доработками конструкции на строительной площадке.

Вентиляция в бытовке

Отличительной чертой блок-контейнеров является чрезвычайно точная подгонка всех деталей друг к другу и, как следствие этого, почти что герметичные соединения. Плюс металлические комплектующие, которые «не дышат». Поэтому естественная циркуляция воздуха, обеспечивающаяся небольшими зазорами дверей и окон, а также пористостью материала стен, полностью отсутствует. Комфортный для людей микроклимат внутри помещения может обеспечить только вентиляция в бытовке. Её организуют несколькими способами.

  1. Естественная циркуляция. Движение воздуха происходит благодаря разности давлений внутри помещения и на улице. Обычно для организации такого вида вентиляции предполагается оборудование специальных каналов, проложенных в стенах, имеющих на входе и выходе защитные жалюзи.

Можно, конечно, полностью обойтись без дополнительных приспособлений, а воспользоваться обычным сквозняком, проходящим через открытые окна и двери. Способ простой, малозатратный и нетрудоёмкий. Однако плохо подходит бытовкам, предназначенным для постоянного нахождения людей, из-за зависимости от атмосферных осадков, скорости и направления ветра, температуры и необходимости в обязательном порядке регулярно (2-3 раза в сутки), заниматься проветриванием. Блок-контейнеры с оборудованными вентиляционными каналами в данной категории выглядят наиболее привлекательным вариантом.

  1. Механический способ организации циркуляции воздуха. Происходит благодаря применению специализированных приборов, позволяющих перемещать воздушные массы на запланированные техническими условиями расстояния. Речь идёт о кондиционерах, сплит-системах и подобных им устройствах. Технология подаёт и удаляет отработанный воздух в необходимых количествах и не зависит от внешних условий. Однако, отличается большой энергозатратностью и, как следствие, дороговизной эксплуатации.
  2. Приточно-вытяжная вентиляция. Происходит подача свежего воздуха и удаление отработанных масс по двум изолированным каналам. Производительность их должна быть сбалансирована, чтобы в помещении не образовывалось избыточное или недостаточное давление. Имеются наборные или моноблочные системы, устанавливаемые в полости стен.

Инженерные сети бытовки с установленными стеновыми ограждениями, согласно ГОСТ должны иметь естественную вентиляцию не менее чем однократного воздухообмена или же оборудоваться приточно-вытяжными системами.

Оборудование, изготовленное для эксплуатации в северных районах в базовой комплектации, как правило, снабжается вентиляцией с воздушными клапанами, приводимыми в действие автоматическим способом.

Для сохранности металлических частей блок-контейнера и продления срока его эксплуатации конструкцией предусматривается наличие вентиляционного зазора в стенах. Это предотвращает образование конденсата на внутренних поверхностях и слое утеплителя.

Вентиляция в бытовке является важным компонентом создания комфортной для людей атмосферы внутри помещения и способствует лучшей сохранности самой конструкции блок-контейнера и установленного в нём оборудования.

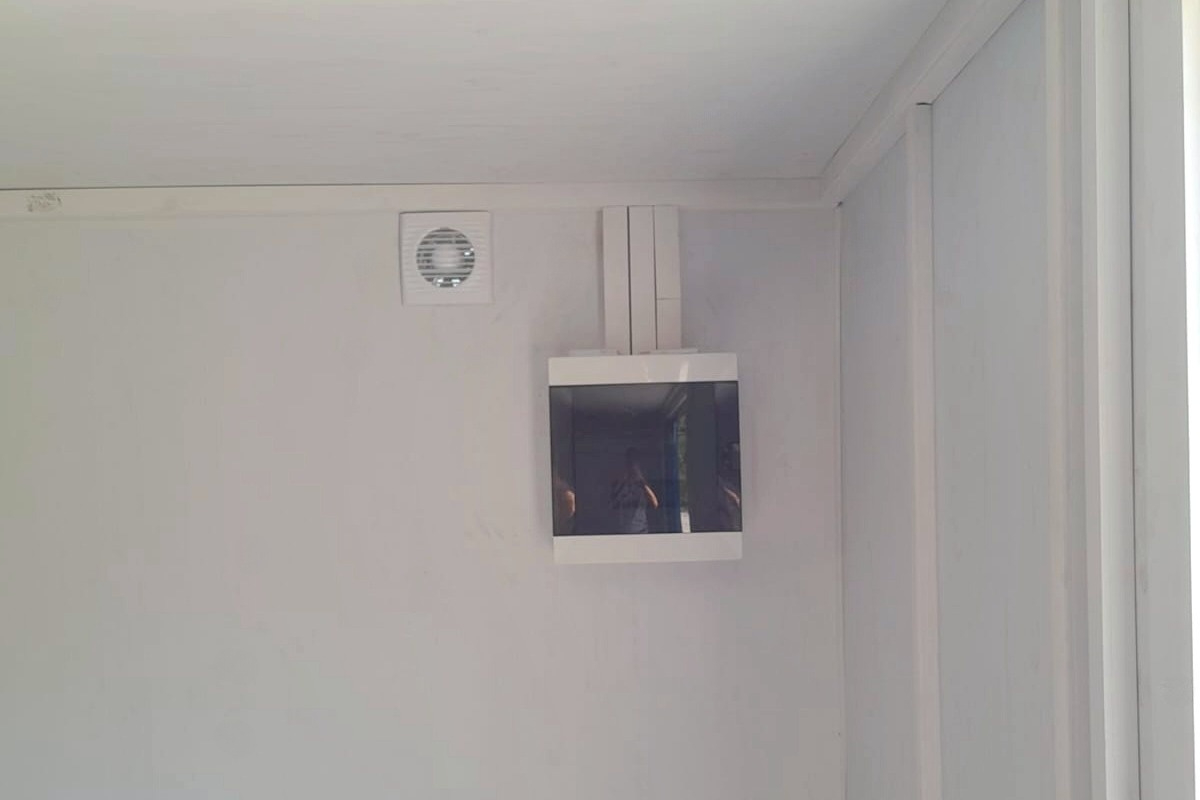

Принудительная вытяжка

Заземление бытовки

Система, соединяющая линию электропитания с землёй, называется заземлением. Делается в целях повышения безопасности и общей функциональности. Всего существует три цели, достигаемые в результате создания заземляющего контура.

  1. Системная задача способствует общей электробезопасности всей инфраструктуры энергоснабжения, не вызванной какой-либо неисправностью оборудования или аварийной ситуацией (например, коротким замыканием). Снижает риск накопления статического заряда, даёт защиту от скачков напряжения, вызванных разрядом молнии или случающихся во время переключения источников тока.
  2. Заземление оборудования. Помогает во время случившейся поломки приборов, предотвращает ещё большие повреждения и не позволяет людям получить поражение электричеством. Для правильной работы этого типа защиты требуется дополнительная установка УЗО (устройства защитного отключения от поражения остаточным током). Оно размыкает цепь, срабатывая на разность потенциалов.
  3. Функциональное заземление. Эту цель применительно к оборудованию бытовок можно не рассматривать, так как она служит для, например, фильтрации электромагнитных помех.

Относительно оборудования блок-контейнера требуется разобрать схему искусственного заземления. Она включает в себя непосредственно элемент-заземлитель и проводник.

  • Заземлитель – это любой металлический прут (арматура, стержень), заглублённый в почву. Для достижения необходимых значений сопротивления растеканию электротока, число соединённых между собой заземлителей может быть увеличено. Чаще всего в качестве заземлителей используются изделия из стали (иногда здесь применяются медные элементы).
  • Заземляющий проводник представляется в виде любой токопроводящей шины с низким уровнем удельного сопротивления.

В целях безопасности эксплуатации бытовки, все её токопроводящие металлические части и оборудование должны иметь соединение с заземляющим контуром.

Заниматься самостоятельно экспериментами с электробезопасностью не рекомендуется. Сфера этой деятельности требует глубокой профессиональной подготовки и умения не только производить физические работы, но и делать инженерные вычисления.

В качестве первоначальных данных принимаются во внимание следующие параметры.

  1. Заземлители погружаются в грунт ниже уровня промерзания. Если в центральном регионе России этот показатель достигает 130 см, то длина стержня должна быть от 1,9 до 2,3 м.
  2. Расстояние между элементами предлагается рассчитывать в два раза больше их длины, но на практике подобный норматив выдержать редко представляется возможным. Чем ближе расположены друг к другу заземлители, тем меньше сопротивление растеканию электротока.
  3. Для вертикальных заземлителей используется металлический прут более 16 мм в диаметре или круглая труба (32+ мм). Можно применять уголок с шириной полки от 50 мм и толщиной железа от 4 мм.
  4. При использовании нескольких элементов заземления, в подземной части они соединяются между собой при помощи сварки. Резьбовой способ в данном случае неэффективен, так как со временем такое соединение теряет плотность из-за коррозийных процессов.
  5. Шина изготавливается из стальной полосы (ширина 40 мм, толщина 4 мм).
  6. Для подключения берётся медный (10 мм2) или алюминиевый (16 мм2) провод.

Проверка надёжности работы контура заземления производится лабораторией электрофизических изменений. Для этого через штыри-электроды, располагаемые на отдалении около 20 м, пропускается ток и определяется сопротивление рабочего контура.

Ввод в бытовку чаще всего происходит через главную шину заземления, смонтированную в электрощите. Здесь же создаются условия для уравнивания потенциалов, повышающие безопасность пользователей во время аварийных ситуаций.

Важно соблюдать основные правила создания контура заземления.

  • Оптимальным расстоянием для его монтажа будет 2 4 м от фундамента бытовки или (в случае его отсутствия) стены блок-контейнера.
  • На большинстве территории заглубление необходимо делать на 2-3 м. Выше уровня почвы оставляют отрезок 20-30 см.
  • Сопротивление системы напряжением 220 В не должно превышать 8 Ом (380 В – 4 Ом).

Любые неисправности или ошибки в расчётах приводят к некорректной работе контура заземления и его бесполезности с точки зрения электробезопасности.

Проводим электричество в бытовку

В стандартной комплектации каждое изделие имеет базовый набор электрооборудования, устанавливаемый на этапе производства блок-контейнера. В него входят внутренняя электропроводка в кабельных каналах, прибор освещения с выключателем, розетки, вводный автомат. По требованию заказчика в схему питания могут вноситься изменения и добавляться необходимые элементы (например, прибор учёта электроэнергии). Важно учитывать тот факт, что бытовка имеет большое количество металлических токопроводящих деталей, требующих скрупулёзного исполнения всех норм безопасности.

Чаще всего владельцу приходится заниматься организацией подводки внешнего подключения и его монтажом. Линия энергоснабжения может прокладываться двумя способами.

  1. Воздушный. Такой вариант отличается низкой стоимостью, скоростью и небольшими финансовыми затратами. Правда, если расстояние, на которое нужно подвесить кабель, составляет более 10 м, придётся ставить дополнительную опору и крепить её. Токоведущая линия поднимается на высоту не менее 2,5 м; ввод в бытовку необходимо оборудовать под крышей и тщательно изолировать; зона воздушного проведения кабеля не должна пересекаться с физическими препятствиями (ветвями деревьев, другими проводами).
  2. Подземный. Способ более трудоёмкий и длительный. Траншея для прокладки кабеля копается на глубине 0,5-0,7 м. Провод укладывается в металлическую трубу, защищающую его от грызунов и исключающую риск случайного механического повреждения линии.

Монтажные работы по прокладке энергоснабжающего кабеля, при любом сценарии действий, производятся специализированными организациями. В зависимости от назначения бытовки, подаётся напряжение 220 или 380 В.

Осуществлённая на этапе изготовления блок-контейнера проводка внутри помещения закладывается в скрытые полости стен. При любых переделках подключаться к ней не рекомендуется. Все дополнительные линии должны находиться в кабельных каналах, установленных на внешней лицевой стороне отделки.

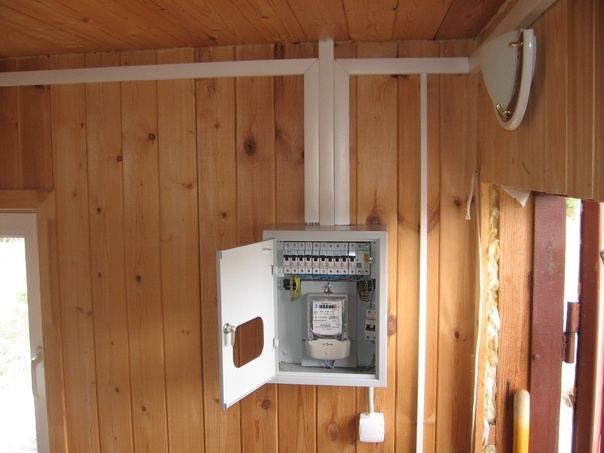

Электрика в бытовке

Обогрев бытовки зимой

Хотя проблема отопления становится актуальной лишь в холодное время года, но подходить к ней следует системно и взвешенно. Дело касается не только микроклимата внутри бытового блок-контейнера, но, в первую очередь, здоровья и безопасности находящихся в нём людей. Поэтому экономичные варианты не всегда оказываются приемлемыми.

  • Печной обогрев бытовки зимой. Недорогой способ, однако сфера его применения зависит от некоторых деталей. Например, не стоит обращаться к подобному оборудованию в жилых блок-контейнерах. Особенно, не имеющих качественной системы вентиляции. А в рабочих бытовках, используемых в дневное время, дровяная печь отлично справится с задачей.
  • Газовое отопление. Топливо дешёвое, что делает его крайне привлекательным для использования. Среди других плюсов газовых обогревателей выделяют низкую теплоотдачу на корпус оборудования, которое остаётся безопасным во время работы. Предпочтение следует отдавать моделям с защитой от опрокидывания (горелка гаснет, как только прибор отклоняется от вертикальной оси), оснащённым датчиком СО, имеющим функцию выключения газа при погасшем сопле горения (фитиле). Среди недостатков газового отопления называют интенсивное образование водяного пара в холодном помещении.
  • Электрические отопительные приборы. Самый популярный вид среди индивидуальных пользователей. Существует множество доступных по цене приборов с широкой линейкой эксплуатационных параметров (по расходу электричества, отапливаемой площади, мощности и дизайну). Кроме того, такое оборудование можно начинать использовать сразу же после покупки.

При любых условиях отопления бытовки зимой, важно обращать внимание на утепление самой конструкции. Блок-контейнеры, предназначенные для эксплуатации только в тёплое время года со стенами из металлического листа, обогревать зимой смысла не имеет. Тонкое железо моментально отдаст всё тепло на наружную сторону и будет греть улицу.

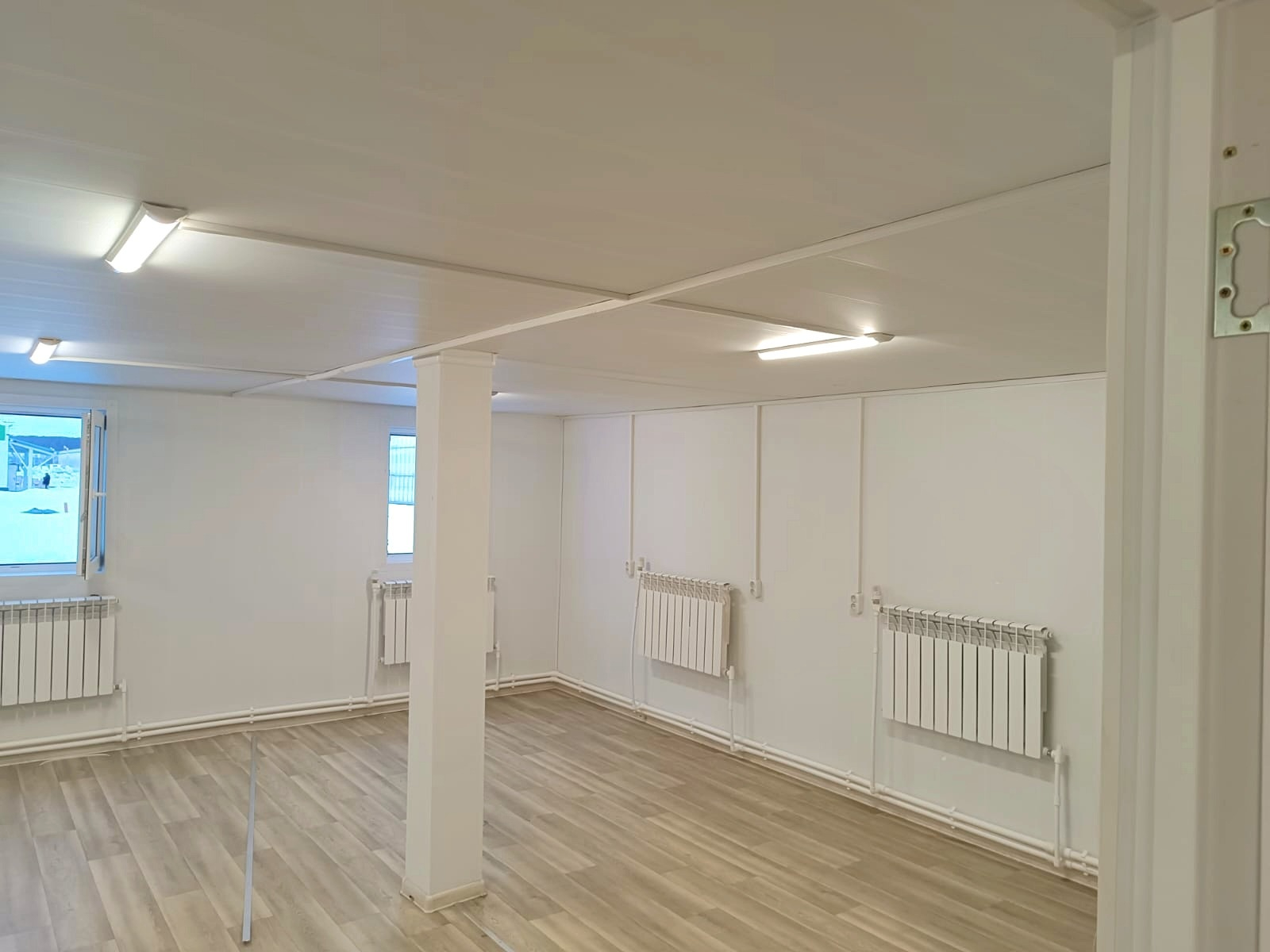

Обогрев бытовок
