Фундамент для бытовки: выбираем оптимальный
Постройка основания для установки на неё блок-контейнера предполагает достаточное количество способов. Поскольку конструкция не обладает значительным весом, фундамент для бытовки можно выбирать из числа многих вариантов. Чаще всего основным критерием является скорость возведения и стоимость. Они, как правило, сопутствуют друг другу. Но бывают и такие моменты, когда необходимо отдать предпочтение технологиям, более капитальным, затратным и трудоёмким в исполнении.
Конструкция бытовки, её габариты и вес
Типовой проект блок-контейнера можно считать основой всех остальных модификаций подобных сооружений.

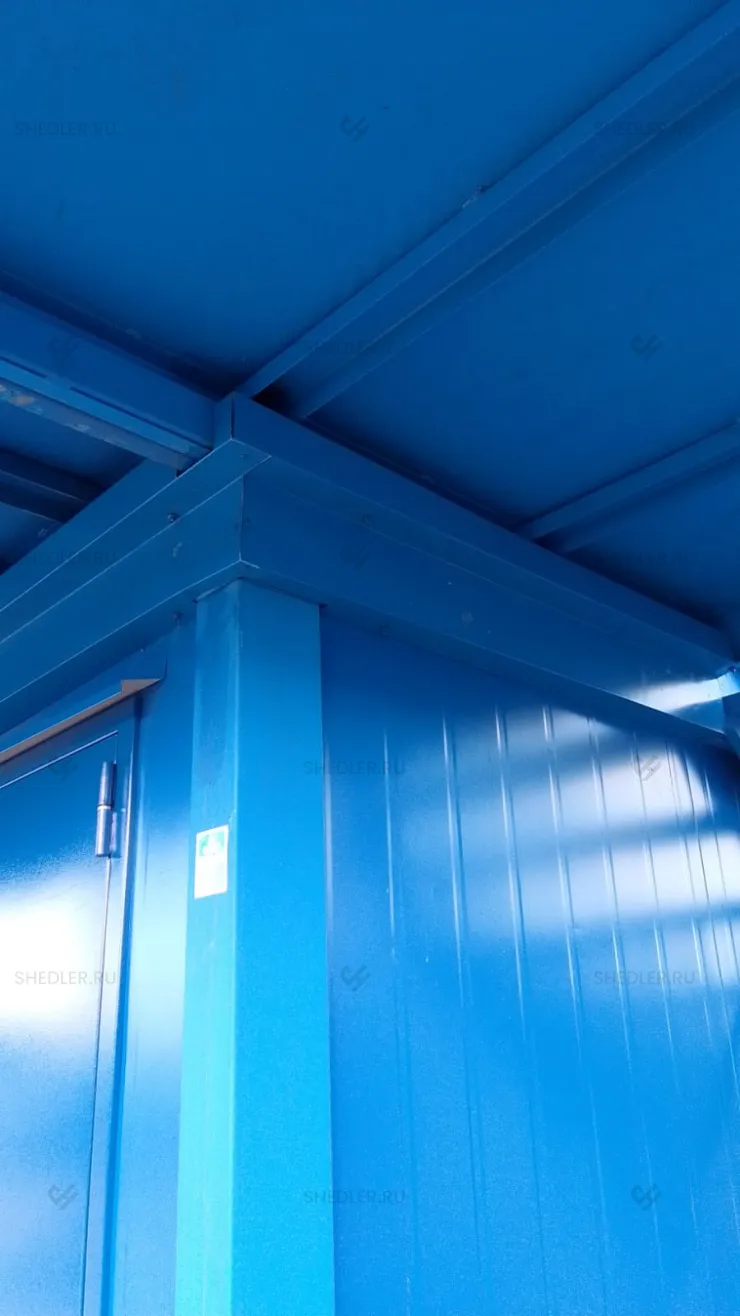

- Силовой основой является железный каркас. При стандартных размерах (ДШВ) 5,5-6х2,4х2,4 в нём используется швеллер (100-125 мм) и уголок (от 70 до 140 мм). Выбор сечения зависит от класса изделия и вида стеновых ограждений. Бытовки со стенами из металлического листа весят меньше и не требуют мощной поддержки. А установка трёхслойных сэндвич-панелей для всесезонных объектов диктует необходимость увеличения запаса прочности и надёжности. В изготовлении каркаса широко используется сортамент металлопроката, хотя многие производственные компании идут по пути приобретения высокоточного режущего и гибочного оборудования. Они разрабатывают собственные модели сложногнутых профилей, отвечающих особенностям и требованиям каждого индивидуального проекта. Ну и кроме того, добиваются определённой экономии материалов и оптимизации затрачиваемых усилий.
- Каркас состоит из двух рам – верхней (основа крыши) и нижней (пол). Между собой они соединяются вертикальными стойками, расположенными по углам конструкции. Далее технология предполагает три варианта действий.
- Устанавливаются промежуточные опоры с шагом 0,5-1,2 м. Они принимают на себя возникающие в процессе эксплуатации бытовки нагрузки и распределяют их в вертикальной плоскости.
- Близлежащие столбы связываются между собой горизонтальной раскосной или крестовой решёткой. В таком случае усилия направляются уже по двум осям, что существенно повышает прочностные свойства каркаса.
- Третья технология предполагает отсутствие промежуточных элементов. Её применяют в тех проектах, где необходимо создать внутри модульного здания увеличенные площади, выходящие за пределы одного блок-контейнера. В таких секциях стены вообще не устанавливаются или же монтируются частично. Также подобные модели применяются в случаях создания беседок, веранд, террас и других открытых локаций.
- Стены из железного листа 0,7-1 мм или сэндвич-панелей. Первый вариант применяется в нежилых помещениях (например, склад) или при использовании бытовки в тёплое время года.
- Мебель чаще всего изготавливается по индивидуальным чертежам, благодаря чему удаётся максимально заполнить достаточно небольшое внутреннее пространство. В качестве материалов для неё применяются все традиционные наименования: фанера, ДСП и ДВП, ОСБ, массив дерева, пластик.
Вес типовой бытовки редко превышает 2,5 тонны, что позволяет не предъявлять завышенных требований к обустройству фундамента. Такая конструкция не создаёт избыточной нагрузки на поверхность и может быть установлена буквально на любую подготовленную площадку за считаные часы. Поэтому рассматривается несколько способов монтажа блок-контейнера на различные виды оснований, учитывающих габариты самого модуля и физические характеристики грунта (тип почвы, уровень подземных вод, глубина промерзания и другие).
Виды фундаментов, используемых для установки бытовки
Единственной технологией, которую никогда не используют для монтажа блок-контейнера, является полноценный заглублённый фундамент. Дело в том, что стандартная конструкция (одиночная секция или в составе модульного быстровозводимого здания) не предусматривает выхода на подземный уровень и поэтому не нуждается в подобном инженерном решении.
Монолитная заливка
Хорошо подходит в тех случаях, когда грунт подвержен сжиманию в результате воздействия атмосферных явлений (мороза) и высокого уровня влажности. Они вызывают подвижки верхнего слоя, что негативно сказывается даже на такой лёгкой постройке, которой является бытовка. Для оборудования монолитного основания, как правило, не требуется привлечение тяжёлой строительной техники. Его вполне можно сделать даже самостоятельно и вручную.
Среди недостатков отмечается длительность процесса, связанная не столько с необходимостью подготовить площадку (снять верхний плодородный слой вместе с растительностью на глубину 20-30 см), сколько с тем, что после заливки бетона придётся дождаться его высыхания и набирания запланированной прочности.
В остальном же монолитное основание может считаться решением почти идеальным. Установленный на нём блок-контейнер будет иметь надёжную опору; дождевая и талая вода эффективно отводится от конструкции; отсутствует непосредственный контакт металлических элементов с грунтом и это способствует лучшему сохранению защитного слоя из цинка и краски.
Плитный фундамент
В некотором роде аналог монолитной заливки, отличающийся не только надёжностью, но и скоростью. Его характерным признаком является использование готовых железобетонных изделий, укладываемых под бытовку на выровненную поверхность земли. При этом отсутствует необходимость заниматься выемкой грунта и проведением других «грязных» работ.
Недостаток технологии состоит в обязательном привлечении к процессу оборудования такого фундамента тяжёлой строительной техники для перевозки и разгрузки массивных железобетонных плит. Поскольку, например, на дачный загородный участок чаще всего подобные машины заехать не могут, то и использование его ограничено. Второй минус – ровность поверхности изделий. Готовая плита не позволяет создать естественный уклон, необходимый для направления движения воды в стороны от металлического блок-контейнера. Приходится делать дополнительную отмостку по периметру, чтобы избежать образования луж под полом.
Плитный фундамент часто применяют на различных строительных объектах, временно устанавливая на него бытовки, выполняющие функцию раздевалок, сушилок, складов и прочего инфраструктурного назначения.
Ленточный фундамент
Наиболее популярная технология возведения фундамента у дачников. Её характеризует относительная простота в постройке и надёжность. Может быть монолитной или сборной, что также влияет на скорость и стоимость.
- По периметру габаритов бытовки выкапывается траншея, глубиной до полуметра и одной (а лучше двумя) поперечными перемычками, расположенными по длинной стене. Ширина раскопа должна учитывать выход за пределы размеров блок-контейнера на 15-20 см.
- На дно засыпается песок (слой до 10 см), трамбуется или проливается водой до полной равномерной усадки. Следующим уровнем идёт гравий. Получившуюся «подушку» желательно закрыть геотекстилем, чтобы препятствовать её размыванию грунтовыми водами.
- Строится опалубка, выходящая над поверхностью земли на 15-20 см.
- Делается арматурный каркас. Он придаёт фундаменту некоторую долю эластичности, не даёт трескаться при деформирующих процессах. Прочность металлического прута на разрыв больше аналогичных свойств бетона почти в 200 раз. Фундамент, имеющий связь с железными элементами, усиливается их характеристиками.
- Заливка смеси производится одновременно по всей траншее. Это важно для создания равномерного и цельного основания. Ручным или механическим способом необходимо удалить из неё пузырьки воздуха, добиваясь максимальной плотности и однородности состава.
- Накрыть постройку плёнкой, чтобы исключить выпаривание из неё влаги. Периодически смачивать ленту, давая возможность бетону впитывать воду.
- Дождаться «созревания» бетона. Оно наступит приблизительно через неделю. После этого можно начинать процесс монтажа бытовки на фундамент.
Если это предусмотрено конструкцией, в ленту заглубляются анкерные болты, которыми производится крепление. По периметру укладывается слой рулонного кровельного материала (например, рубероид или подобный ему), чтобы предохранять нижнюю часть каркаса от контакта с влагой.
При оборудовании ленточного фундамента важно учесть несколько рекомендаций.
Во-первых, оставить в надземной части вентиляционные каналы, через которые воздух будет циркулировать под дном бытовки. Для этого в опалубке делают отверстия с двух сторон (внутренней и внешней), и вставляют в них насквозь отрезки водопроводной трубы подходящего диаметра. Под каждой из длинных стен контейнера рекомендуется сделать по паре подобных отдушин.
Во-вторых, не забыть о точках ввода электричества и, если оно запланировано, водоснабжения. После заливки фундамента исправить этот недочёт будет проблематично. Все коммуникации подготавливаются заблаговременно и заводятся под землёй внутрь ленты. Лишь за этим приступают к процессу «мокрых» бетонных работ.
Выполненный по такой технологии фундамент безаварийно прослужит долгие годы, являясь надёжным основанием и защитой установленного на нём блок-контейнера.

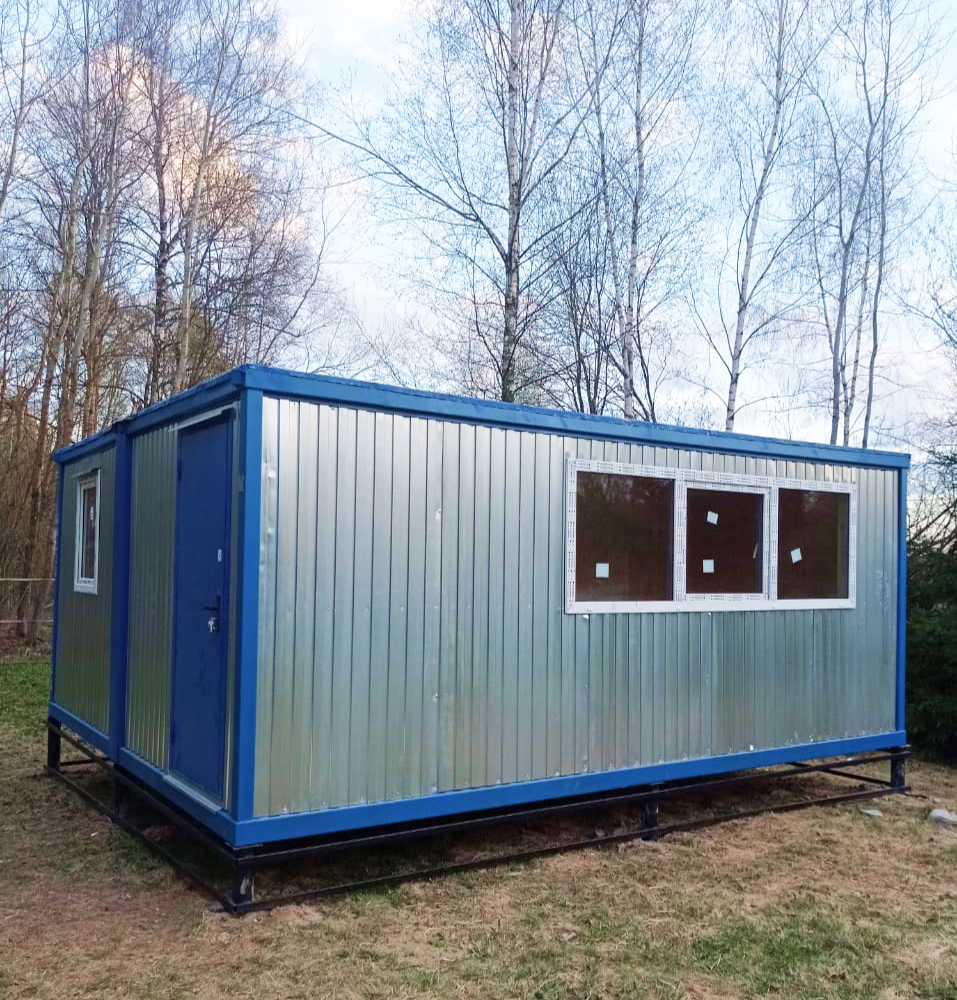

Сваи под бытовку
Установка свай в виде фундамента для бытовки – это сбалансированное решение, объединяющее скорость, надёжность и качество. Существует несколько видов самих свай (винтовые, забивные, бетонируемые) и все они отличаются тем, что подходят буквально для любого типа грунта. Под установку блок-контейнера чаще всего используют два способа.
- Забивные металлические опоры. Изготавливаются из профильной трубы. Заглубляются в землю на 50-80 см. В большинстве случаев этого достаточно, чтобы опуститься ниже уровня промерзания. Если нет возможности производить забивку – выкапываются лунки подходящей глубины; на дно засыпается песчано-гравийная смесь; свая устанавливается; пространство вокруг неё заполняется ранее вынутым грунтом и плотно трамбуется. При помощи болгарки с отрезным кругом по уровню регулируется высота каждого элемента. Затем на верхнюю часть приваривается площадка из металлического уголка. Периметр «связывают» ростверком из деревянного бруса, который прокладывают водоизолирующим материалом (рубероидом). Завершающим этапом на эту конструкцию устанавливается бытовка.
- Бетонирование может быть внутреннее или внешнее. В первом случае в качестве основы для сваи подойдёт, например, пластиковая водопроводная труба. В выкопанную на заданную глубину лунку насыпается песок и щебень; устанавливается полый отрезок трубы, в который вставляются арматурные пруты; затем внутрь заливается бетон, а внешняя часть засыпается землёй и утрамбовывается. После застывания оборудуется обвязка из дерева и монтируется бытовка. Второй вариант – наружное укрепление. Для него берётся профильная труба (рекомендуется сечение 50х50 мм или более). Свая устанавливается в лунку и цементируется. Чтобы влага не уходила в землю, а полностью поглощалась раствором, по внешнему контуру предлагается использовать свёрнутый в трубку рубероид. В таком случае бетон получит нужное ему количество воды и не будет трескаться.
Оба приёма характеризуются достаточно высокой скоростью работы, бюджетной ценой требующихся материалов, отсутствием необходимости применять строительные механизмы и возможностью выполнить весь цикл самостоятельно.
Блоки для бытовки
Фундаментные блоки применяются в нескольких вариантах.
- Из них делают сборную ленту, не заливая траншею бетонной смесью, а выкладывая в ней блоки. По своей крепости и надёжности такая конструкция мало чем уступает раствору, а по скорости постройки его, безусловно, превосходит.
- Блоки могут работать основой для свайных столбов. В таком случае выкапывается яма подходящего размера, а затем в ней из каменных элементов формируются опоры, выходящие из земли на высоту 15-20 см. Этот способ аналогичен свайной технологии.
Но чаще всего блоки просто укладываются на площадку, выравниваются по горизонтали, а затем на них устанавливается бытовка. Такой приём нередко используют для временного монтажа конструкции, которая в дальнейшем будет перевезена на новое место или площадку хранения. Важно только организовать не менее шести точек опоры для каркаса – 4 под его углами и две посередине длинной стороны. В таком случае бытовка будет иметь устойчивое положение и её эксплуатации ничего не помешает.
